W zadaniach z planu zagospodarowania kluczowe są dwie rzeczy: (1) jak na rysunku rosną współrzędne oraz (2) jak "przejść" po wymiarach od punktu o znanym położeniu do punktu szukanego.
1) Ustalenie osi X i Y

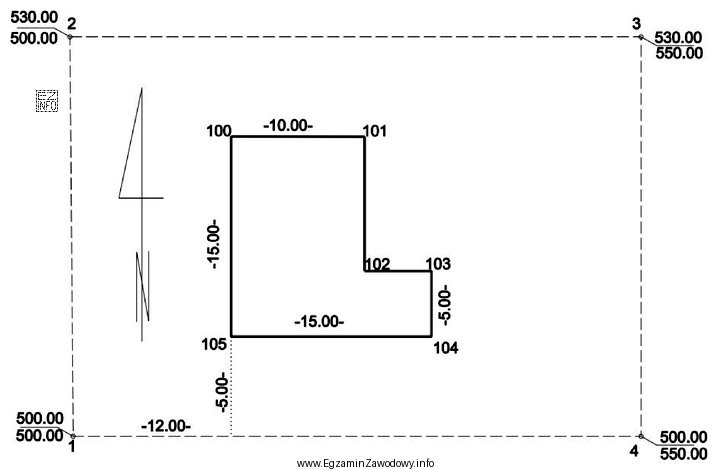

Na planie współrzędne narożników działki pokazują, że pierwsza współrzędna zmienia się w kierunku pionowym (w górę/dół rysunku), a druga w poziomym (w prawo/lewo). To pozwala poprawnie interpretować, które przesunięcia zwiększają X, a które zwiększają Y.
2) Obliczenie współrzędnych punktu 102
Obrys budynku jest zwymiarowany oraz "dowiązany" do granic działki (podane odsunięcia). Najpierw wyznacza się współrzędne punktu startowego (narożnika obrysu) przez dodanie domiarów do współrzędnych narożnika działki. Następnie, korzystając z długości kolejnych ścian, wykonuje się przesunięcia równoległe do osi:
- przesunięcie pionowe wpływa na X,
- przesunięcie poziome wpływa na Y.
Po przejściu od znanego narożnika obrysu do punktu 102 otrzymuje się X = 510,00 m i Y = 522,00 m.Dlaczego pozostałe wyniki są błędne?
- Odpowiedź "X = 522,00 m; Y = 510,00 m" to typowy skutek zamiany osi (przestawienie X i Y) albo przepisania liczb w złej kolejności.
- Odpowiedź "X = 510,00 m; Y = 512,00 m" zwykle oznacza zatrzymanie się na innym narożniku obrysu (Y bez doliczenia odcinka prowadzącego do poziomu Y = 522,00 m) lub pominięcie jednego z wymiarów poziomych.
- Odpowiedź "X = 512,00 m; Y = 510,00 m" wskazuje na błędny domiar (użycie niewłaściwego odsunięcia/odcinka) oraz dodatkowo możliwą zamianę kierunku przyrostu.
Wskazówka egzaminacyjna: przed wyborem odpowiedzi zrób szybki test spójności: czy Y punktu leży na tej samej "linii poziomej" co narożnik, do którego prowadzi odcinek o długości 10,00 m? Jeśli nie, to znaczy, że pomylono punkt lub pominięto fragment obrysu.
