W rysunkach inwentaryzacyjnych (rzutach) szerokość otworu okiennego odczytuje się z linii wymiarowej, której strzałki ograniczają dokładnie krawędzie danego otworu. Kluczowe jest, aby nie wybierać "najbliższej liczby", tylko sprawdzić, do jakiego odcinka odnosi się segment wymiarowania.

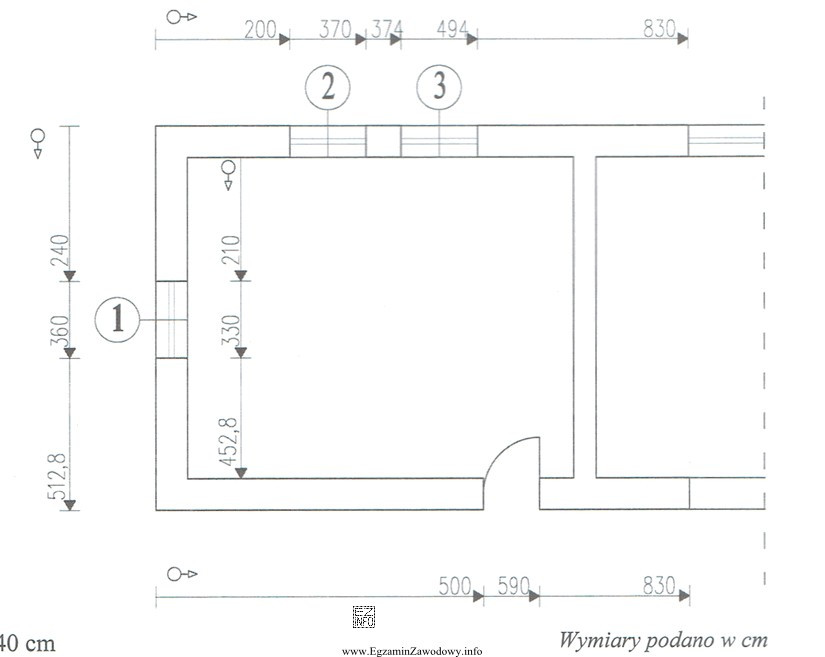

W tym zadaniu okno oznaczone cyfrą 1 ma przypisany na zewnątrz ściany ciąg wymiarowy podzielony na segmenty. Segment odpowiadający szerokości samego otworu ma wartość 360 cm — to jest wymiar zewnętrzny otworu (w świetle muru zewnętrznego), istotny m.in. przy planowaniu robót betoniarskich i szalunkowych.
Dlaczego pozostałe odpowiedzi są błędne?
- 120 cm nie wynika z wymiarowania otworu okiennego nr 1 na rysunku; taka wartość mogłaby pasować do małego okna, ale nie do wskazanego segmentu.
- 240 cm odpowiada odległości od narożnika do początku otworu (fragment ściany), więc opisuje położenie okna, a nie jego szerokość. To częsty błąd: mylenie odcinka "do okna" z odcinkiem "okna".
- 170 cm nie jest przypisane do segmentu ograniczonego krawędziami otworu; to wartość "oderwana" od właściwego ciągu wymiarowania.
W praktyce budowy warto dodatkowo pamiętać o różnicy między wymiarem zewnętrznym otworu a wymiarem wnęki od wewnątrz: wymiar wewnętrzny bywa mniejszy (np. przez węgarki/obróbki). Dlatego zawsze wybieraj wymiar, który jest jednoznacznie przypisany strzałkami do krawędzi otworu.
