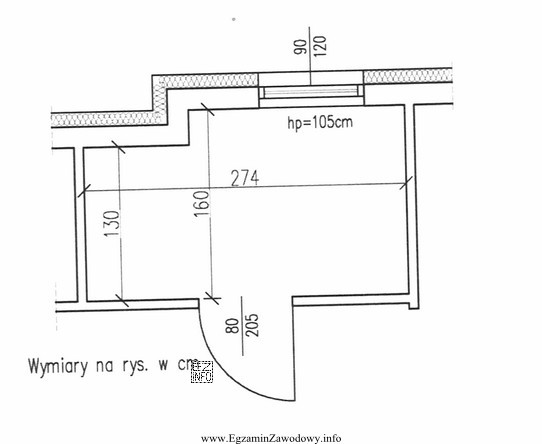

W tym typie zadania kluczowa jest umiejętność czytania wymiarowania na rysunku budowlanym. Szerokość otworu okiennego to wymiar poziomy otworu (od jednej krawędzi do drugiej), podany zwykle na linii wymiarowej ze strzałkami lub kreskami ograniczającymi.
Odpowiedź "90 cm" jest właściwa, bo odpowiada wartości przypisanej na rysunku do wymiaru poziomego otworu okiennego. Przy odczycie należy upewnić się, że:
- odczytywana wartość dotyczy właśnie otworu, a nie np. całej wnęki lub elementu wykończeniowego,
- czytamy szerokość (poziom), a nie wysokość (pion),
- korzystamy z opisu na linii wymiarowej, a nie z "wrażenia" proporcji elementu.
Odpowiedź "80 cm" jest błędna, bo wskazuje zaniżony wymiar, często mylony z wymiarem innego, sąsiedniego elementu lub z typową szerokością mniejszego okna. Odpowiedź "120 cm" jest błędna, bo odpowiada większej szerokości, która nie wynika z oznaczenia wymiarowego przypisanego do tego otworu. Odpowiedź "205 cm" jest błędna, ponieważ tego rzędu wartość jest typowa raczej dla wysokości otworu lub innego pionowego wymiaru i wynika z pomylenia kierunku odczytu.
Wskazówka egzaminacyjna: najpierw zlokalizuj na rysunku element (otwór), potem znajdź linię wymiarową odnoszącą się do jego szerokości, a dopiero na końcu odczytaj liczbę. To ogranicza błędy nieuwagi i mylenia wymiarów.
