Zadanie polega na poprawnym odczycie wymiarów z rysunku konstrukcyjnego oraz na wykonaniu prostego działania: zsumowaniu dwóch wysokości w tym samym miejscu konstrukcji.

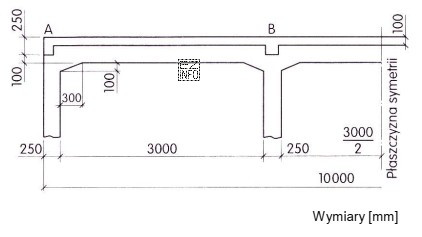

W części środkowej rygla (czyli w jego przęśle, z dala od stref przypodporowych) należy z rysunku odczytać:
- wysokość rygla ramy żelbetowej (wymiar pionowy elementu belkowego),
- grubość płyty stropowej znajdującej się nad ryglem (wymiar pionowy płyty w tym przekroju).
Następnie te wartości należy dodać, ponieważ pytanie dotyczy łącznej wysokości rygla i płyty w rozpatrywanej części. Wynik w dokumentacji jest zwykle podawany w milimetrach, więc także odpowiedź powinna być w mm. Poprawna wartość to 350 mm.
Dlaczego pozostałe odpowiedzi są błędne? Wartości typu 100 mm lub 250 mm zazwyczaj odpowiadają tylko jednej składowej (np. samej płycie) albo są wynikiem odczytu z niewłaściwego miejsca. Z kolei 450 mm może wynikać z dodania wymiarów z innego przekroju (np. przy podporze lub w miejscu pogrubienia) albo z omyłkowego przyjęcia większej wysokości rygla niż w środku.
Wskazówka egzaminacyjna: zawsze upewnij się, że odczyt dotyczy tego samego przekroju i tego samego miejsca (tu: środek rygla) oraz że sumujesz wymiary w tym samym kierunku (pionowo), nie mieszając wysokości z szerokością.
