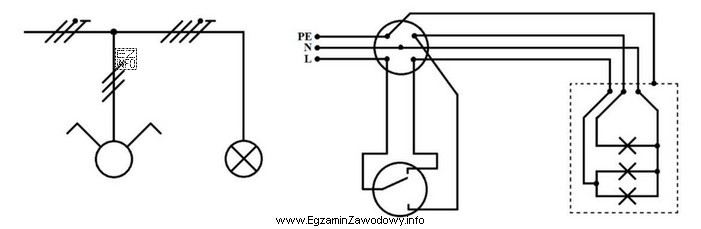

W instalacjach oświetleniowych schemat ideowy pozwala ocenić zarówno sposób sterowania (jakie łączniki są potrzebne), jak i sposób połączenia przewodów (w tym przewodu ochronnego oraz zacisków oprawy). Odpowiedź "Zastosowano niewłaściwy typ łącznika instalacyjnego." jest właściwa wtedy, gdy z symboli i połączeń na schemacie wynika jednoznacznie, że przewidziano inny rodzaj łącznika (np. inny układ styków), niż ten, który zamontowano.
Dlaczego pozostałe odpowiedzi nie pasują do tej sytuacji (jeśli schemat wskazuje błąd łącznika):
- "W rury wciągnięto niewłaściwą liczbę przewodów." – to błąd wykonawczy dotyczący okablowania w rurach. Ze schematu ideowego można wnioskować, ile żył/przewodów jest potrzebnych do realizacji funkcji (np. zasilanie, przewody sterujące), ale sama liczba przewodów w rurze nie jest typowym "błędem schematowym" łącznika; wymagałaby porównania dokumentacji z wykonaniem na trasie.
- "W instalacji nieprawidłowo połączono przewód ochronny." – dotyczy ochrony przeciwporażeniowej. Na schemacie błąd PE byłby rozpoznawalny jako niewłaściwe połączenie elementów ochronnych (np. brak ciągłości do oprawy/metalowych części), a nie jako dobór typu łącznika.
- "Błędnie połączono przewody instalacji do zacisków żyrandola." – to błąd na końcówce obwodu (oprawie). Gdy problem dotyczyłby zacisków żyrandola, schemat wskazywałby niezgodność L/N/PE na oprawie, a nie nieprawidłowy typ łącznika sterującego.
Wskazówka egzaminacyjna: najpierw ustal z rysunku funkcję układu (jak ma działać światło), potem sprawdź, czy symbol i połączenia łącznika odpowiadają tej funkcji. Dopiero w drugiej kolejności analizuj kwestie przewodu ochronnego i zacisków oprawy.
