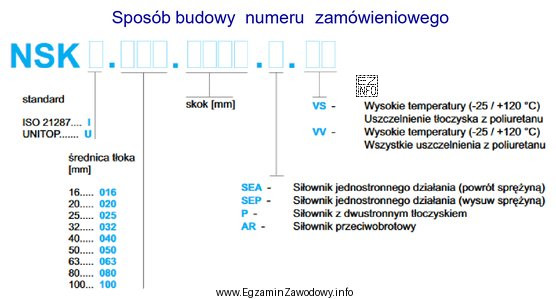

W kodowaniu numeru zamówieniowego siłownika serii NSK stosuje się stały układ pól. Każde pole odpowiada jednemu parametrowi, więc poprawna odpowiedź wymaga konsekwentnego przepisania danych do właściwych sekcji.
- Standard wykonania: dla ISO 21287 stosuje się kod I.
- Średnica tłoka: 25 mm zapisuje się jako trzycyfrowy kod 025.
- Skok: 300 mm zapisuje się w polu czterocyfrowym jako 0300 (z zerem wiodącym).
- Typ siłownika jednostronnego działania: kluczowe jest rozróżnienie SEA i SEP. Oba dotyczą siłowników ze sprężyną, ale różnią się tym, w którą stronę sprężyna wymusza ruch w stanie bez zasilania.
- Uszczelnienia: VV oznacza, że wszystkie uszczelnienia są z poliuretanu, natomiast VS dotyczy tylko uszczelnienia tłoczyska.
Dla siłownika ciągnącego praca robocza przypada na wsuwanie tłoczyska (ciągnięcie elementu podczas cofania). Aby po zaniku zasilania pneumatycznego siłownik wracał do położenia wyjściowego, sprężyna powinna utrzymywać tłoczysko w pozycji wysuniętej, czyli realizować wysuw sprężyną. Taki typ jest kodowany jako SEP.
Dlatego poprawny numer zamówieniowy to NSKI.025.0300.SEP.VV.
Dlaczego pozostałe odpowiedzi są błędne?
- Opcje z SEA opisują siłownik, w którym sprężyna realizuje powrót (kierunek przeciwny do SEP), co nie odpowiada wymaganiu "ciągnący" w tej konwencji kodowania.
- Opcje z 020 mają nieprawidłową średnicę (20 mm zamiast 25 mm), mimo że skok i pozostałe pola mogą wyglądać poprawnie.
- Różnica VV vs VS dotyczy zakresu poliuretanu w uszczelnieniach: w zadaniu wymagane są uszczelnienia z poliuretanu, więc właściwe jest VV (wszystkie).
Wskazówka egzaminacyjna: zawsze sprawdź trzy najczęstsze "pułapki" w kodach: (1) SEA/SEP, (2) VS/VV, (3) zera wiodące w średnicy i skoku.
