KWALIFIKACJA BUD14 + BUD15 - CZERWIEC 2022 (test 2)

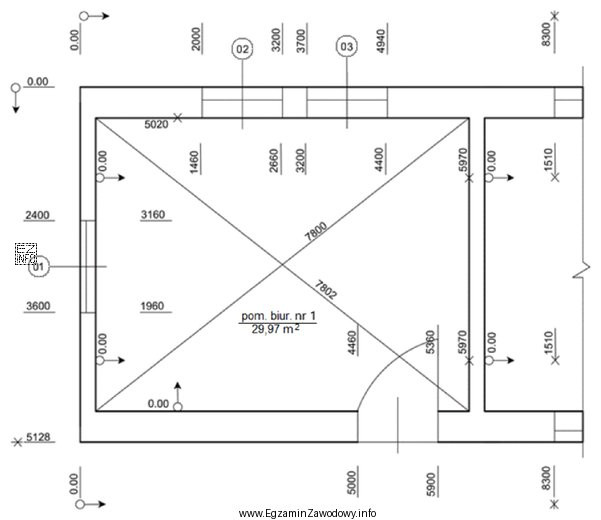

W zadaniach opartych o szkic inwentaryzacyjny kluczowe jest poprawne zidentyfikowanie pomieszczenia (tu: "pomieszczenie biurowe nr 1") oraz odczytanie dwóch wymiarów w prostopadłych kierunkach, które opisują jego rozmiar na rzucie. Na szkicu wymiary są zwykle podane jako liczby przy liniach wymiarowych, odnoszące się do krawędzi ścian lub osi (zależnie od przyjętej konwencji na rysunku).

Poprawna odpowiedź jest taka, która:

• zawiera dwie wartości (nie jedną),
• odpowiada temu samemu pomieszczeniu, a nie sąsiednim polom/ciągom komunikacyjnym,
• jest zgodna z jednostką zastosowaną w poleceniu (centymetry),
• odzwierciedla odczyt "wzdłuż" i "wszerz" pomieszczenia, a nie np. długość całego odcinka korytarza lub sumę kilku przęseł.

Dlaczego pozostałe odpowiedzi są błędne?

• 502,0×590,0 cm – to typowy błąd "prawie taki sam wymiar": różnica kilku centymetrów może wynikać z pomylenia linii wymiarowej (np. odczyt wymiaru do innej krawędzi lub nieuwzględnienie fragmentu przegrody). Na egzaminie takie różnice są celowo stosowane jako dystraktory.
• 512,8×590,0 cm – wprowadza zmianę w jednym kierunku i jednocześnie pozostawia drugi wymiar jak w dystraktorze, co często odpowiada pomyleniu wymiaru pomieszczenia z wymiarem całkowitym obejmującym dodatkowy pas (np. wnękę, fragment ściany, obudowę instalacyjną).
• 512,8×830,0 cm – zawiera wymiar znacznie większy w jednym kierunku, co zwykle oznacza odczyt z niewłaściwego odcinka rysunku (np. zsumowanie kilku pomieszczeń/odcinków lub odczyt wymiaru całej strefy zamiast pojedynczego biura).

Wskazówki egzaminacyjne:

• Zawsze najpierw zlokalizuj numer pomieszczenia, a dopiero potem szukaj linii wymiarowych przypisanych do jego obrysu.
• Sprawdź, czy odczytujesz oba wymiary tego samego pomieszczenia (łatwo niechcący "wziąć" jeden wymiar z sąsiedniego pola).
• Porównaj wartości z odpowiedziami i zwróć uwagę na dokładność zapisu (np. 502,0 vs 512,8). Różnice dziesięciu centymetrów i więcej zwykle wynikają z odczytu innego elementu rysunku.
