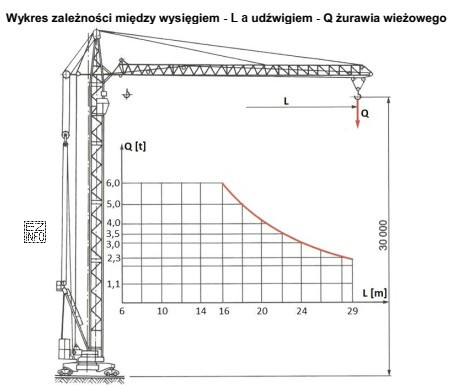

W żurawiu wieżowym dopuszczalny udźwig zależy od wysięgu, czyli odległości poziomej haka (punktu podwieszenia ładunku) od osi obrotu żurawia. Im większy wysięg, tym zwykle mniejszy dopuszczalny ciężar, ponieważ rośnie moment obciążający konstrukcję.
Aby poprawnie rozwiązać zadanie, trzeba wykonać odczyt z charakterystyki eksploatacyjnej (wykresu lub tabeli udźwigu):
- zlokalizować wartość wysięgu 16 m na osi (lub w kolumnie) wysięgów,
- odnaleźć odpowiadającą jej wartość maksymalnego obciążenia haka,
- upewnić się co do jednostek (najczęściej t/tony) oraz tego, że odczyt dotyczy właściwej krzywej/wiersza (jeżeli charakterystyka zawiera kilka konfiguracji pracy).
Odpowiedź "6,0 ton." jest poprawna, bo jest to maksymalny ciężar dopuszczalny przy wysięgu 16 m wynikający bezpośrednio z przedstawionej charakterystyki.
Odpowiedzi "4,5 tony.", "5,0 ton." oraz "3,5 tony." są typowymi wynikami błędów odczytu: przesunięcie o sąsiednią podziałkę/wiersz, odczyt dla innego wysięgu (np. 14 m lub 18 m) albo dla innej konfiguracji, jeśli na wykresie są różne krzywe. Na egzaminie warto zawsze sprawdzić dwa razy, czy wskazany punkt 16 m został poprawnie powiązany z osią udźwigu oraz czy nie pomylono jednostek zapisu.
