W żurawiach wieżowych dopuszczalny udźwig na haku zależy od wysięgu, czyli odległości poziomej (promienia pracy) od osi obrotu żurawia do miejsca podwieszenia ładunku. Im większy wysięg, tym zwykle mniejszy dopuszczalny ciężar, ponieważ rośnie moment obciążający konstrukcję.

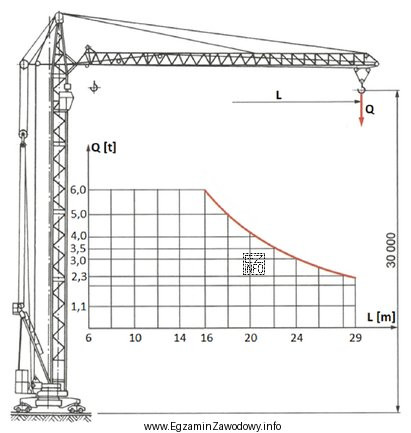

Aby odpowiedzieć na pytanie, nie wykonuje się obliczeń. Stosuje się odczyt z charakterystyki eksploatacyjnej (diagramu udźwigu):
- odnajduje się na osi/kolumnie wartość wysięgu 22 m,
- następnie odczytuje się odpowiadający jej maksymalny ciężar dla haka,
- wynik podaje się w jednostce z charakterystyki (w zadaniu: tony).
Poprawna odpowiedź to "3,5 tony", ponieważ jest to wartość graniczna dopuszczalna dla wysięgu 22 m wskazana na charakterystyce. W praktyce oznacza to, że podnoszenie ładunku cięższego przy takim promieniu pracy jest niedozwolone (ryzyko przeciążenia, spadku stabilności, zadziałania ograniczników lub awarii).
Dlaczego pozostałe odpowiedzi są błędne:
- "4,0 tony" i "6,0 ton" – to wartości wyższe, które mogłyby dotyczyć mniejszego wysięgu (bliżej masztu), ale przy 22 m przekraczałyby dopuszczalne obciążenie z charakterystyki.
- "2,3 tony" – to wartość zbyt niska dla 22 m; często wynika z odczytu z niewłaściwego miejsca (np. innej krzywej, innej konfiguracji lub sąsiedniego wysięgu).
Wskazówka egzaminacyjna: zawsze sprawdź, czy odczytujesz dane dla właściwego parametru (wysięg, nie wysokość) oraz czy nie pomyliłeś serii danych/konfiguracji. Przy odczycie zwróć uwagę na przecinki dziesiętne i jednostki.
