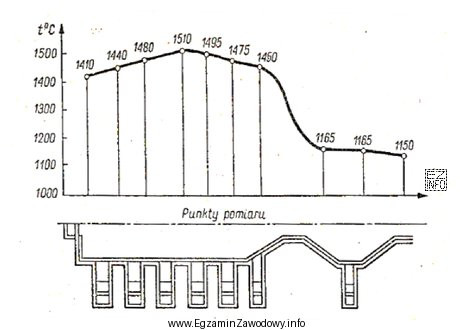

W tego typu zadaniu nie wykonuje się obliczeń – kluczowa jest poprawna interpretacja wykresu. Krzywa rozkładu temperatur w wannie zmianowej pokazuje, jak temperatura zmienia się wzdłuż określonego kierunku (zgodnie z opisem osi na rysunku). "Ognisko wanny" to wskazane na rysunku miejsce/strefa, dla której należy odczytać temperaturę.
Aby uzyskać prawidłowy wynik, postępuje się typowo w trzech krokach:
- Zidentyfikować "ognisko wanny" na rysunku (zgodnie z podpisem/oznaczeniem na schemacie lub krzywej).
- Rzutować punkt na krzywą (wybrać wartość temperatury dokładnie dla tego położenia, a nie dla sąsiedniej strefy).
- Odczytać temperaturę z osi, zwracając uwagę na podziałkę (główne i pomocnicze działki).
Odpowiedź "1 510°C" jest poprawna, ponieważ odpowiada wartości temperatury odczytanej w punkcie krzywej przypisanym do ogniska wanny na rysunku.
Odpowiedzi "1 480°C", "1 475°C" i "1 460°C" są typowymi dystraktorami dla dwóch rodzajów pomyłek:
- Pomylenie miejsca odczytu – uczeń wybiera temperaturę z innego charakterystycznego fragmentu krzywej (np. przed/za ogniskiem).
- Błąd skali – odczyt o jedną lub kilka działek niżej, szczególnie gdy skala jest gęsta lub słabo opisana.
Wskazówka egzaminacyjna: przed wyborem odpowiedzi warto na chwilę "zatrzymać się" na osi temperatur i sprawdzić, czy 10°C odpowiada jednej dużej działce czy kilku mniejszym. W zadaniach z wykresami większość błędów wynika nie z braku wiedzy technologicznej, lecz z niedokładnego odczytu i nieuwagi.
