W przetwornikach z trójprzewodowym wyjściem napięciowym 0–10 V DC producent podaje w danych technicznych dopuszczalny zakres napięcia zasilania, w którym urządzenie pracuje prawidłowo (utrzymuje parametry: liniowość, dokładność i stabilność sygnału). W tym typie układu zasilanie i wyjście są realizowane osobnymi żyłami, ale elektronika przetwornika nadal wymaga określonego minimum napięcia do poprawnego wysterowania wyjścia 0–10 V.

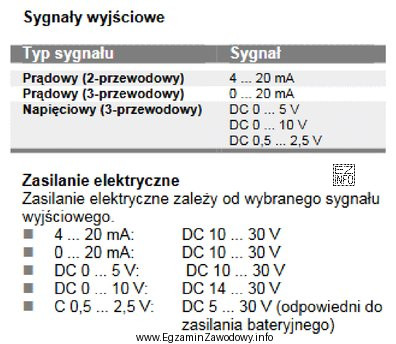

Odpowiedź "14 ÷ 30 V DC" jest właściwa, ponieważ odpowiada zakresowi min–max wynikającemu z podanych parametrów technicznych dla wskazanego wariantu wyjścia. Taki zapis oznacza, że poniżej dolnej granicy przetwornik może nie osiągać pełnego zakresu 0–10 V lub może działać niestabilnie, a powyżej górnej granicy może dojść do przekroczenia dopuszczalnych warunków pracy.
- "10 ÷ 14 V DC" jest błędne, bo dolna część zakresu jest zbyt niska, a górna zbyt mała w porównaniu do wymagań podanych dla poprawnej pracy; w praktyce grozi to zaniżaniem sygnału lub brakiem prawidłowego przetwarzania.
- "10 ÷ 30 V DC" jest błędne, ponieważ obejmuje napięcia poniżej wymaganego minimum. Sam fakt, że zakres zawiera napięcie typowe (np. 24 V DC), nie wystarcza, jeśli odpowiedź dopuszcza także wartości niedozwolone.
- "5 ÷ 30 V DC" jest błędne z tego samego powodu: zawiera wartości zdecydowanie poniżej minimalnego zasilania potrzebnego elektronice przetwornika.
Wskazówka egzaminacyjna: przy pytaniach "wskaż przedział" wybieraj przedział zgodny z kartą katalogową, a nie "najszerszy". Jeśli choć część przedziału wychodzi poza dopuszczalne min–max, to odpowiedź jest niepoprawna, nawet gdy obejmuje napięcie nominalne instalacji.
