KWALIFIKACJA ELM5 - CZERWIEC 2017



PYTANIE NR 2.

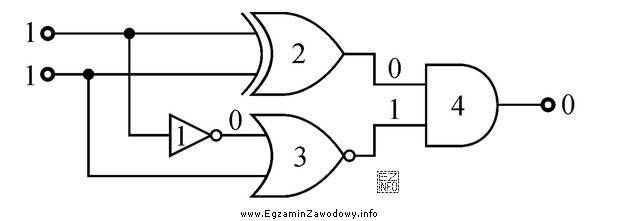

Na podstawie przedstawionych pomiarów stanów logicznych można stwierdzić, że uszkodzeniu uległa bramka oznaczona cyfrą
Na podstawie przedstawionych pomiarów stanów logicznych można
A.
B.
C.
D.
Wyjaśnienie poprawnej odpowiedzi:
Na podstawie analizy stanów logicznych na wejściach i wyjściach poszczególnych bramek można stwierdzić, że uszkodzeniu uległa bramka oznaczona cyfrą 3, ponieważ jej wyjście nie zgadza się z oczekiwanym stanem logicznym dla bramki NOT.
