KWALIFIKACJA ELM4 - CZERWIEC 2022



PYTANIE NR 28.
Na podstawie przedstawionych w tabeli wyników pomiarów parametrów wyłączników różnicowoprądowych wskaż, które z wyłączników mogą być dalej eksploatowane w instalacji automatyki.

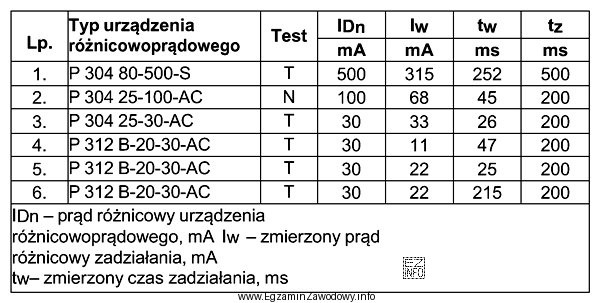

Ilustracja przedstawia tabelę z wynikami pomiarów parametrów wyłączników różnicowoprądowych, które są kluczowe w kontekście
A.
B.
C.
D.
Wyjaśnienie poprawnej odpowiedzi:
Wyłącznik RCD można dalej eksploatować, gdy spełnia jednocześnie dwa warunki: prąd zadziałania mieści się w zakresie 0,5×IDn < Iw ≤ IDn oraz czas zadziałania nie przekracza limitu (tw ≤ tz).
W tabeli aparaty 3 (Iw > IDn) i 6 (tw > tz) odpadają, więc pozostają 1, 4 i 5.

Pełne wyjaśnienie:

Ocena, czy wyłącznik różnicowoprądowy (RCD) może być dalej eksploatowany po pomiarach, opiera się na porównaniu dwóch parametrów z wartościami dopuszczalnymi:

  • Prąd zadziałania Iw względem prądu znamionowego IDn: wymagane jest, aby RCD zadziałał w przedziale 0,5×IDn < Iw ≤ IDn. Zbyt mały Iw oznacza nadmierną czułość (ryzyko fałszywych zadziałań), a Iw większy niż IDn oznacza zbyt "tępy" aparat, który może nie zapewnić wymaganej ochrony.
  • Czas zadziałania tw względem czasu granicznego tz: wymagane jest tw ≤ tz. Przekroczenie czasu granicznego oznacza zbyt wolne wyłączenie.

Analizując kolejne wyłączniki z tabeli, należy dla każdego wiersza wykonać dwa proste sprawdzenia: (1) czy Iw nie przekracza IDn i jest powyżej 0,5×IDn oraz (2) czy tw nie jest większy od tz.

Dlaczego poprawne jest "1, 4 i 5"?
Wyłączniki 1, 4 i 5 spełniają oba warunki jednocześnie: ich prąd zadziałania mieści się w dopuszczalnym zakresie względem IDn, a czas zadziałania nie przekracza limitu tz.

Dlaczego pozostałe zestawy są błędne?

  • "2, 3 i 6" jest błędne, ponieważ obejmuje wyłącznik 3, dla którego Iw > IDn (zadziała dopiero powyżej prądu znamionowego różnicowego), oraz wyłącznik 6, dla którego tw > tz (zadziała zbyt wolno).
  • "1, 2 i 3" jest błędne, bo zawiera wyłącznik 3 niespełniający kryterium prądu zadziałania (Iw przekracza IDn).
  • "3, 5 i 6" jest błędne, bo zawiera dwa niesprawne przypadki naraz: wyłącznik 3 (Iw > IDn) oraz wyłącznik 6 (tw > tz). Nawet jeśli wyłącznik 5 jest poprawny, cały zestaw nie może być uznany za prawidłowy.

Wskazówka egzaminacyjna: nie wystarczy sprawdzić tylko Iw albo tylko tw. W zadaniach z tabelą najbezpieczniej zaznaczać "OK/NOK" osobno dla prądu i czasu, a dopiero potem wybrać aparat spełniający oba warunki.

Dodatkowe pytania

Dodatkowe pytania (FAQ):
Co oznaczają skróty IDn, Iw, tw i tz w pomiarach RCD?
IDn to znamionowy prąd różnicowy wyłącznika (np. 30 mA). Iw to zmierzony prąd, przy którym badany RCD zadziałał. tw oznacza zmierzony czas zadziałania, a tz to czas graniczny/dopuszczalny, z którym porównuje się wynik.
Jakie są kryteria dopuszczenia wyłącznika różnicowoprądowego do dalszej eksploatacji?
W tym typie zadań przyjmuje się dwa warunki jednocześnie: 0,5×IDn < Iw ≤ IDn oraz tw ≤ tz. Jeśli którykolwiek warunek nie jest spełniony (Iw za duży lub tw za długi), wyłącznik uznaje się za niezdatny do dalszej eksploatacji.
Dlaczego Iw większe niż IDn oznacza, że RCD jest niesprawny?
Jeżeli Iw > IDn, wyłącznik zadziała dopiero przy prądzie różnicowym większym niż przewidział producent. W praktyce oznacza to pogorszenie ochrony: przy prądach bliskich IDn aparat może nie rozłączyć obwodu, mimo że powinien.
Czy zbyt mały prąd zadziałania (Iw blisko 0,5×IDn) jest problemem w przemyśle?
Może być problemem eksploatacyjnym. Iw zbyt niskie zwiększa "czułość" RCD i może powodować niepożądane wyzwolenia przy naturalnych prądach upływowych (np. od filtrów EMC, falowników). W zadaniach egzaminacyjnych liczy się jednak spełnienie kryterium 0,5×IDn < Iw.
Jak krok po kroku sprawdzać tabelę z wynikami pomiarów RCD na egzaminie?
Najpierw dla każdego wiersza porównaj Iw z IDn (czy mieści się w 0,5×IDn < Iw ≤ IDn). Potem porównaj tw z tz (czy tw ≤ tz). Dopiero wyłączniki spełniające oba warunki oznacz jako "do dalszej eksploatacji".
Dlaczego przekroczenie czasu tw względem tz dyskwalifikuje wyłącznik?
RCD ma zadziałać w czasie zapewniającym skuteczność ochrony. Gdy tw > tz, aparat rozłącza zbyt wolno, co może oznaczać niespełnienie wymagań ochrony przeciwporażeniowej. W pomiarach okresowych taki wynik traktuje się jako usterkę wymagającą działań serwisowych lub wymiany.
Czy w zadaniu trzeba wykonywać obliczenia, np. mnożyć 0,5×IDn?
Zwykle są to proste porównania. Czasem warto policzyć 0,5×IDn (np. dla 30 mA jest to 15 mA), aby ocenić, czy Iw nie jest "za małe". Najważniejsze jest jednak sprawdzenie górnej granicy: Iw nie może przekroczyć IDn oraz tw nie może przekroczyć tz.
Jakie błędy najczęściej robi się przy interpretacji wyników RCD?
Najczęstsze pomyłki to: mylenie Iw z prądem upływu instalacji, akceptowanie Iw > IDn ("bo to tylko trochę"), oraz ignorowanie czasu zadziałania (skupienie się na prądzie i pominięcie tw ≤ tz). Warto zawsze sprawdzić oba warunki osobno.
Jakie znaczenie ma test T lub N w tabeli pomiarów RCD?
W praktyce pomiarowej różne oznaczenia testów mogą opisywać sposób badania lub konfigurację pomiaru (np. typ próby). W tym zadaniu kluczowe są jednak wartości liczbowe: IDn, Iw, tw i tz. Ocena zdatności wynika z relacji Iw do IDn oraz tw do tz.
Gdzie w pracy technika automatyka spotyka się pomiary wyłączników różnicowoprądowych?
Najczęściej w utrzymaniu ruchu i przy odbiorach okresowych: w rozdzielnicach zasilających układy automatyki, obwody serwisowe, gniazda w strefach produkcyjnych oraz instalacje pomocnicze. Pomiary pomagają ocenić, czy zabezpieczenia działają prawidłowo i czy można je dalej eksploatować.
info

Statystycznie 31% uczniów zna prawidłową odpowiedź. bardzo trudne

Źródła:

  • PN-EN 61008-1:2007, Wyłączniki różnicowoprądowe bez wbudowanego zabezpieczenia nadprądowego do użytku domowego i podobnego (RCCB) — Część 1: Zasady ogólne
  • PN-EN 61009-1:2008, Wyłączniki różnicowoprądowe z wbudowanym zabezpieczeniem nadprądowym do użytku domowego i podobnego (RCBO) — Część 1: Zasady ogólne

Materiały:

  • Norma PN-EN 61008-1 (wymagania i badania wyłączników różnicowoprądowych bez członu nadprądowego)
  • Norma PN-EN 61009-1 (wymagania i badania wyłączników różnicowoprądowych z członem nadprądowym)
  • Instrukcje obsługi mierników RCD używanych w pomiarach ochronnych (funkcje testów 0,5×IDn, 1×IDn, 5×IDn)
