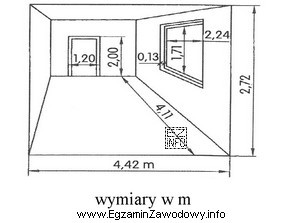

W zadaniach typu "na podstawie rysunku aksonometrycznego" kluczowe jest ustalenie, jaki element ma być wymiarowany. Tutaj chodzi o ścianę, w której znajdują się drzwi, a więc o cały odcinek ściany (jej długość w planie) oraz jej wysokość (wymiar pionowy), a nie o sam otwór drzwiowy.
Dlaczego poprawna jest odpowiedź: 4,42 m × 2,72 m?
Ta para odpowiada typowemu sposobowi zapisu wymiaru ściany: długość × wysokość. W praktyce odczyt polega na zlokalizowaniu ściany z drzwiami na rysunku, a następnie odczytaniu przypisanych do niej wymiarów (lub zsumowaniu odcinków, jeśli ściana jest podzielona wymiarami cząstkowymi).
Dlaczego pozostałe odpowiedzi są niepoprawne?
- 4,11 m × 2,72 m – to typowy błąd "prawie dobrze": wybór liczby podobnej do właściwej. Zwykle wynika z pominięcia fragmentu wymiaru (np. nieuwzględnienia grubości lub odcinka przy ościeżu) albo niedokładnego odczytu.
- 1,71 m × 2,24 m – taka para częściej odpowiada wymiarom otworu (np. drzwi) niż ściany. To błąd polegający na pomyleniu "ściany z drzwiami" z "drzwiami".
- 4,42 m × 4,1 lm – odpowiedź zawiera niepoprawny zapis jednostki ("lm") oraz nielogiczną wartość drugiego wymiaru względem typowej wysokości pomieszczenia. W testach egzaminacyjnych taka opcja pełni rolę dystraktora sprawdzającego czujność na zapis i sens fizyczny danych.
Wskazówka egzaminacyjna: zanim wybierzesz odpowiedź, nazwij w głowie mierzone elementy: "długość ściany" i "wysokość ściany". Jeśli w jednej z opcji widzisz wymiar typowy dla otworu (około 0,8–1,0 m szerokości drzwi) albo błędną jednostkę, potraktuj to jako sygnał do ponownego sprawdzenia odczytu.
