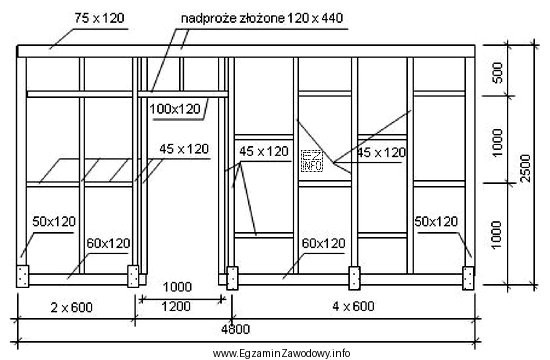

W tego typu zadaniu kluczowa jest interpretacja rysunku technicznego i odczytanie rozstawu elementów powtarzalnych. Polecenie wskazuje, że należy określić, w jakim rozstawie trzeba rozmieścić słupki w konstrukcji drewnianej ściany szkieletowej, a dodatkowo podano, że wymiary są w milimetrach. Oznacza to, że nie należy niczego "przeliczać ze skali" ani zgadywać na podstawie praktyki – trzeba oprzeć się na wymiarach podanych na rysunku.
Odpowiedź "Co 600 mm" jest poprawna, ponieważ odpowiada modułowi/odstępowi wynikającemu z przedstawionego na rysunku podziału (powtarzalna odległość między sąsiednimi słupkami zgodnie z wymiarowaniem). To dokładnie spełnia treść pytania: wskazuje rozstaw, w jakim należy je rozmieścić.
Dlaczego pozostałe odpowiedzi są niepoprawne?
- "Co 500 mm" – to inny moduł, który wymagałby innego podziału długości ściany; przy odczycie z rysunku nie będzie zgodny z podanymi wymiarami i rozstawieniem powtarzalnych elementów.
- "Co 1000 mm" – taki rozstaw oznaczałby znacznie rzadsze rozmieszczenie słupków; na rysunku nie odpowiadałby widocznym odcinkom wymiarowym lub liczbie pól między słupkami.
- "Co 1200 mm" – to jeszcze większy moduł; również nie będzie zgodny z typowym układem wymiarowania przedstawionym w zadaniu (i z reguły nie wynika z pokazanych podziałów).
Wskazówka egzaminacyjna: szukaj na rysunku wymiaru powtarzalnego (modułu) albo łańcucha wymiarów, który dzieli odcinek na równe pola. Zawsze sprawdź jednostki (tu: mm) i upewnij się, że rozstaw dotyczy kolejnych elementów, a nie całkowitej długości fragmentu.
