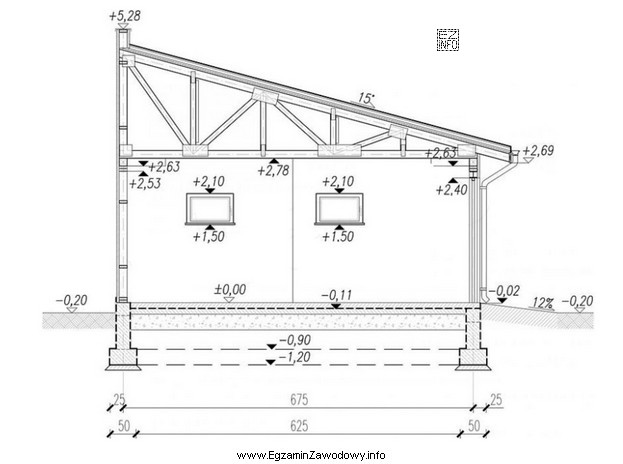

W zadaniach z kwalifikacji betoniarsko-zbrojarskich często sprawdza się umiejętność czytania dokumentacji, a nie pamięć "typowych" wartości. Tutaj należy skupić się na przekroju poprzecznym i znaleźć element opisany jako ława fundamentowa (poszerzenie pod ścianą, najczęściej na dole układu fundamentowego).
Jak poprawnie odczytać wysokość ławy?
- Wysokość (grubość) ławy to wymiar w pionie samego elementu ławy.
- Nie myl jej z głębokością posadowienia (od terenu do spodu fundamentu) ani z wysokością innych warstw (podsypka, chudy beton, ściana fundamentowa).
- Na rysunku szukaj linii wymiarowych i wartości przypisanej bezpośrednio do ławy.
Odpowiedź "30 cm" jest właściwa, bo odpowiada wymiarowi pionowemu oznaczonemu przy ławie fundamentowej. Wartości 90 cm, 70 cm i 100 cm są typowymi "pułapkami": mogą odpowiadać innemu wymiarowi w przekroju (np. wysokości ściany fundamentowej, sumie warstw lub odcinkowi od poziomu terenu), ale nie są wysokością samej ławy.
Wskazówka egzaminacyjna: przed wyborem odpowiedzi nazwij w myślach, co mierzysz: "grubość ławy" vs "głębokość fundamentu". Jeśli wymiary są obok siebie, sprawdź, do jakich krawędzi prowadzą strzałki linii wymiarowej.
