KWALIFIKACJA BUD16 + BUD17 - STYCZEŃ 2020

PYTANIE NR 11.

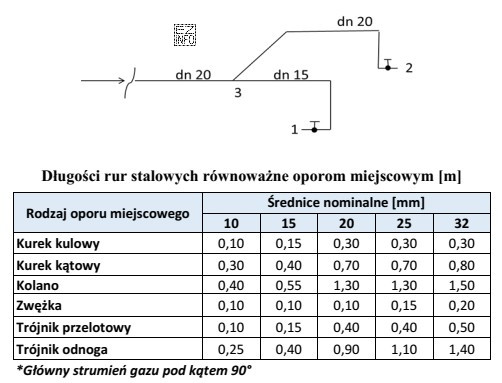

Na podstawie rysunku oraz danych zamieszczonych w tabeli oblicz sumę oporów miejscowych odcinka 2-3 instalacji gazowej.
Ilustracja przedstawia schemat instalacji gazowej z zaznaczonymi odcinkami rurociągu oraz tabelę z danymi dotyczącymi
A.
B.
C.
D.
Wyjaśnienie poprawnej odpowiedzi:
Suma oporów miejscowych odcinka 2–3 powstaje przez zidentyfikowanie na rysunku wszystkich kształtek i elementów armatury na tym odcinku, odczytanie dla nich wartości z tabeli (np. długości zastępczych w metrach) i zsumowanie. Wynik 4,2 m odpowiada kompletnej liście elementów z odcinka 2–3; pozostałe wartości wynikają zwykle z pominięcia lub podwójnego policzenia elementu.

Pełne wyjaśnienie:

W instalacjach gazowych (jak i innych rurociągach) straty ciśnienia dzieli się na straty liniowe (na prostych odcinkach przewodu) oraz straty/opor y miejscowe, które powstają na elementach powodujących zaburzenie przepływu: kolanach, trójnikach, zwężkach, zaworach, filtrach, reduktorach itp.

W tego typu zadaniu "suma oporów miejscowych odcinka 2–3" jest liczona na podstawie dwóch źródeł informacji:

  • Rysunku – aby ustalić, jakie dokładnie elementy (i w jakiej liczbie) znajdują się pomiędzy punktami 2 i 3.
  • Tabeli – aby przypisać każdemu z tych elementów wartość oporu w przyjętej postaci, najczęściej jako długość zastępczą wyrażoną w metrach albo jako współczynnik oporu (bezwymiarowy), który następnie przelicza się na równoważną stratę.

Poprawne postępowanie polega na tym, aby:

  1. Wyodrębnić wyłącznie odcinek 2–3 (nie doliczać elementów z innych odcinków instalacji).
  2. Spisać wszystkie elementy na tym odcinku i ich liczności (np. liczba kolan, trójników, zaworów).
  3. Dla każdego elementu odczytać z tabeli właściwą wartość (dla właściwego typu elementu i – jeśli tabela tego wymaga – odpowiedniej średnicy/odmiany).
  4. Zsumować wszystkie odczytane wartości, otrzymując wynik w jednostce podanej w tabeli (w tym zadaniu: metry).

Odpowiedź "4,2 m" jest poprawna, bo odpowiada sumie wartości przypisanych wszystkim elementom miejscowym znajdującym się na odcinku 2–3 zgodnie z rysunkiem i tabelą.

Odpowiedzi "3,9 m", "5,1 m", "5,2 m" są niepoprawne, ponieważ nie odpowiadają kompletnej i spójnej sumie dla odcinka 2–3. W praktyce takie wyniki pojawiają się, gdy zdający pominie jeden z elementów (wynik zaniżony) albo doliczy element z sąsiedniego odcinka, ewentualnie zastosuje wartość z niewłaściwego wiersza tabeli (wynik zawyżony).

Wskazówka egzaminacyjna: przed sumowaniem zaznacz na rysunku wszystkie elementy odcinka 2–3 i "odhaczaj" je podczas przepisywania wartości z tabeli. To ogranicza ryzyko pominięcia lub podwójnego policzenia kształtki.

Dodatkowe pytania

Dodatkowe pytania (FAQ):
Opory miejscowe to straty energii (spadki ciśnienia) powstające na elementach takich jak kolana, trójniki, zawory czy redukcje. Nie zależą od samej długości prostej rury, tylko od lokalnych zmian kierunku, przekroju lub sposobu prowadzenia przepływu.
Najpierw zidentyfikuj wszystkie elementy na danym odcinku (z rysunku), potem odczytaj ich wartości z tabeli (np. długości zastępcze lub współczynniki), a następnie dodaj je do siebie z uwzględnieniem liczności. Kluczowe jest liczenie tylko wskazanego odcinka.
Często stosuje się metodę długości zastępczej, gdzie każdy element miejscowy ma przypisaną równoważną długość prostej rury. Dzięki temu można łatwo sumować opory, a potem traktować je podobnie jak straty liniowe.
Duże opory mogą powodować m.in. zawory (zależnie od typu i stopnia otwarcia), filtry, zwężki, redukcje i trójniki. Kolana też wnoszą opór, zwłaszcza przy małych promieniach gięcia. W zadaniach egzaminacyjnych liczy się je zgodnie z tabelą.
Straty liniowe dotyczą prostych odcinków rury i zależą od długości oraz tarcia na ściankach. Opory miejscowe dotyczą konkretnych elementów (kształtek i armatury). W wielu zadaniach sumę oporów miejscowych wyznacza się niezależnie i dodaje do bilansu strat.
Tabeli używa się wtedy, gdy wartości oporów dla elementów (np. kolan, trójników, zaworów) są podane jako dane wejściowe. Rysunek mówi, jakie elementy występują, a tabela podaje liczby, które należy przypisać i zsumować dla wskazanego odcinka.
Najczęstsze błędy to: pominięcie jednego elementu na rysunku, doliczenie elementu spoza odcinka, podwójne policzenie tej samej kształtki oraz odczyt wartości z niewłaściwego wiersza tabeli (np. inny typ zaworu lub inna średnica).
W praktyce mogą zależeć, a w tabelach często są podane osobno dla różnych średnic lub jako wartości, które pośrednio uwzględniają typowy przepływ/średnicę. Dlatego podczas odczytu z tabeli trzeba zwrócić uwagę, czy dana wartość dotyczy konkretnej średnicy lub rodzaju elementu.
Dobrą metodą jest zaznaczenie na rysunku granic odcinka 2–3 i "przejście palcem" po trasie przewodu, zapisując elementy w kolejności. Jeśli element leży przed punktem 2 lub za punktem 3, nie powinien trafić do sumy oporów miejscowych tego odcinka.
Ćwicz zadania z rysunkiem i tabelą: rozpoznawanie kształtek/armatury, liczenie ich liczności oraz szybkie wyszukiwanie wartości w tabelach. Trenuj też kontrolę wyniku: porównuj, czy suma rośnie logicznie wraz z liczbą elementów i czy zgadza się jednostka (np. m długości zastępczej).
info

Około 59% zdających odpowiada poprawnie na to pytanie. średnie

Specjaliści zwracają uwagę: "Wynik 4,2 m odpowiada kompletnej liście elementów z odcinka 2–3; pozostałe wartości wynikają zwykle z pominięcia lub podwójnego policzenia elementu."

Materiały:

  • Podręczniki i skrypty z hydrauliki przepływu w przewodach (straty liniowe i miejscowe)
  • Materiały dydaktyczne dla kwalifikacji związanych z montażem i eksploatacją instalacji gazowych (zadania z tabelami oporów)
  • Instrukcje projektowe/opracowania branżowe dotyczące obliczeń spadków ciśnienia w rurociągach
