KWALIFIKACJA BUD16 + BUD17 - STYCZEŃ 2015



PYTANIE NR 18.
Na podstawie rysunku ustal, ile wynosi minimalna odległość zbiornika podziemnego o pojemności 4,85 m3 od budynków mieszkalnych.

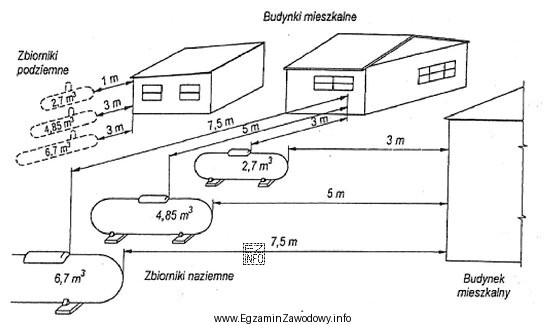

Ilustracja przedstawia schematyczny rysunek dotyczący minimalnych odległości zbiorników gazowych od budynków mieszkalnych,
A.
B.
C.
D.
Wyjaśnienie poprawnej odpowiedzi:
Odpowiedź "3,0m" wynika z odczytu minimalnej odległości dla zbiornika podziemnego o pojemności 4,85 m3 wskazanej na rysunku/tabeli.
Pozostałe wartości dotyczą innych pojemności albo innego wariantu usytuowania, więc nie spełniają warunku z treści zadania.

Pełne wyjaśnienie:

W tym typie zadania kluczowe jest, że wynik nie pochodzi z obliczeń, tylko z odczytu z rysunku (najczęściej tabeli odległości). Należy wykonać trzy kroki:

  1. Ustalić wariant zbiornika: w treści podano, że jest to zbiornik podziemny. To rozróżnienie jest krytyczne, bo dla różnych sposobów posadowienia wymagane odległości mogą się różnić.
  2. Dopasować pojemność: podana pojemność to 4,85 m3. Na rysunkach/tabelach bywa ona przypisana do konkretnego wiersza lub przedziału pojemności. Trzeba odczytać wartość dokładnie z tej pozycji (bez "zaokrąglania w głowie" do innego progu, jeśli tabela ma progi).
  3. Wybrać odległość minimalną od budynków mieszkalnych: odczytana wartość to 3,0 m, dlatego odpowiedź "3,0m" jest poprawna.

Dlaczego pozostałe odpowiedzi są błędne?

  • "10m" – taka wartość zwykle pojawia się dla innych warunków (np. większych pojemności, innych obiektów odniesienia lub innych wariantów usytuowania). W tym zadaniu nie odpowiada wskazanemu przypadkowi zbiornika podziemnego 4,85 m3.
  • "5,0m" – to typowy błąd "przesunięcia" o jedną pozycję w tabeli: wybór sąsiedniej wartości z innego przedziału pojemności lub z kolumny dotyczącej innego obiektu.
  • "7,5m" – podobnie jak wyżej, wskazuje na inne wymagania niż te przypisane w rysunku do pojemności 4,85 m3 dla zbiornika podziemnego.

Wskazówka egzaminacyjna: zawsze podkreśl w treści dwa warunki "podziemny" oraz "4,85 m3" i dopiero potem szukaj pola w tabeli. Najwięcej pomyłek wynika z odczytu właściwej wartości, ale z niewłaściwego wiersza/kolumny.

Dodatkowe pytania

Dodatkowe pytania (FAQ):
Jak odczytać z rysunku minimalną odległość zbiornika podziemnego od budynku?
Najpierw znajdź w rysunku/tabeli część dotyczącą zbiorników podziemnych. Potem dopasuj pojemność (tu: 4,85 m3) do wiersza lub przedziału. Na końcu odczytaj kolumnę "budynki mieszkalne" i wybierz wartość minimalną.
Dlaczego w zadaniu podkreślono, że zbiornik jest podziemny?
Bo wymagane odległości zależą od sposobu posadowienia. Zbiornik podziemny i naziemny mogą mieć inne odległości minimalne od obiektów. Jeśli pominiesz słowo "podziemny", łatwo odczytasz wartość z niewłaściwej kolumny i wybierzesz błędną odpowiedź.
Co oznacza pojemność 4,85 m3 w kontekście doboru odległości?
Pojemność jest parametrem, według którego tabele i rysunki grupują wymagania lokalizacyjne. W praktyce dobiera się wiersz/przedział odpowiadający tej pojemności, a potem odczytuje minimalne odległości od budynków, granic działki lub innych obiektów.
Jakie są najczęstsze błędy przy zadaniach z odległościami zbiorników?
Najczęściej: pomylenie zbiornika podziemnego z naziemnym, odczyt z sąsiedniego wiersza tabeli (inny przedział pojemności), nieuwaga przy kolumnach (inny obiekt odniesienia) oraz wybór "większej" wartości na chybił-trafił, bo wydaje się bezpieczniejsza.
Czy w takich zadaniach trzeba coś obliczać, czy tylko odczytać z tabeli?
Zwykle to zadania odczytowe: trzeba poprawnie zidentyfikować przypadek (typ zbiornika, pojemność, obiekt odniesienia) i przepisać wartość. Obliczenia pojawiają się rzadziej, np. gdy trzeba porównać kilka ograniczeń, ale tu kluczowy jest odczyt.
Jak sprawdzić, czy wybrana odległość dotyczy budynku mieszkalnego, a nie innego obiektu?
Spójrz na nagłówek kolumny w tabeli/rysunku. Dokumentacje często rozróżniają np. budynki mieszkalne, obiekty użyteczności, granice działki czy otwory/okna. Na egzaminie wybieraj wyłącznie wartość opisaną jako odnoszącą się do "budynków mieszkalnych".
Kiedy na rysunku pojawiają się większe wartości, takie jak 7,5 m lub 10 m?
Większe odległości zwykle dotyczą innych warunków niż podane w zadaniu: np. większych pojemności zbiornika, innych kategorii obiektów odniesienia albo innego sposobu posadowienia. Jeśli widzisz większą liczbę, upewnij się, czy nie czytasz innej kolumny lub wiersza.
Jakie informacje z rysunku są kluczowe, zanim wybiorę odpowiedź w teście?
Trzy rzeczy: typ zbiornika (podziemny/naziemny), pojemność (dokładna wartość lub przedział) oraz obiekt odniesienia (tu: budynki mieszkalne). Dopiero po ich dopasowaniu odczytana wartość ma sens.
Czy zapis "3,0m" i "3,0 m" oznacza to samo na egzaminie?
Tak, to ta sama wartość liczbowa w metrach; różni się tylko zapisem typograficznym (spacja przed jednostką). Na egzaminie zwykle liczy się wartość, ale w pracach opisowych i dokumentacji lepiej stosować zapis ze spacją: "3,0 m".
Jak przygotować się do pytań o strefy bezpieczeństwa przy zbiornikach gazu?
Ćwicz czytanie tabel i schematów: wybieraj 10–20 przykładów i zawsze zaznaczaj warunki (typ zbiornika, pojemność, obiekt). Dodatkowo powtarzaj słownictwo techniczne i zasady lokalizacji, bo na egzaminie wiele pytań różni się tylko jednym parametrem.
info

Około 41% zdających odpowiada poprawnie na to pytanie. trudne

Materiały:

  • Podręczniki i skrypty szkolne dla kwalifikacji związanych z sieciami i instalacjami gazowymi (dział: zbiorniki i bezpieczeństwo)
  • Instrukcje/DTR oraz wytyczne producentów zbiorników (część: wymagania lokalizacyjne i strefy bezpieczeństwa)
  • Materiały szkoleniowe z czytania rysunku technicznego i interpretacji tabel w dokumentacji technicznej
