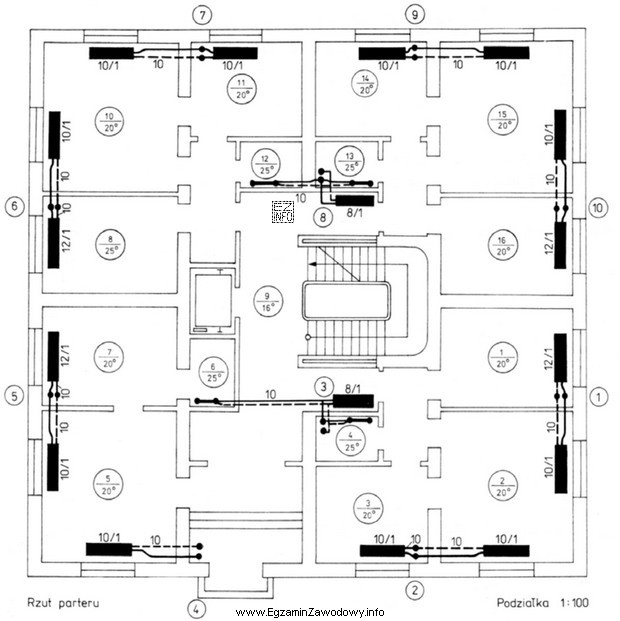

W tego typu zadaniach kluczowe jest czytanie rzutu instalacji centralnego ogrzewania: najpierw trzeba poprawnie odnaleźć wskazane pomieszczenie (tu: nr 11), a dopiero potem analizować elementy instalacji narysowane wewnątrz jego granic.
Grzejniki na rzutach są zazwyczaj pokazane jako czarne prostokąty, często pod oknami przy ścianach zewnętrznych. Obok symbolu umieszcza się opis liczbowy w formacie X/Y. W przyjętej konwencji:
- X oznacza liczbę elementów grzejnych (członów/żeberek) w jednym grzejniku,
- Y oznacza liczbę takich (identycznych) grzejników.
W pomieszczeniu nr 11 przy symbolu grzejnika widnieje zapis "10/1". To oznacza, że w tym pomieszczeniu zaprojektowano 1 grzejnik, a każdy taki grzejnik ma 10 elementów. Nie ma podstaw do przyjęcia dwóch grzejników ani do "zamiany" liczb.
Dlaczego pozostałe odpowiedzi są błędne? Warianty z 12 elementami wynikają zwykle z nieuważnego odczytu opisu (pomylenie go z innym pomieszczeniem) albo z tendencji do zgadywania "typowej" liczby członów. Odpowiedzi mówiące o 2 grzejnikach to częsty skutek błędu interpretacji zapisu, w którym ktoś traktuje pierwszą liczbę jako liczbę grzejników, albo przypisuje do pomieszczenia nr 11 także grzejnik z sąsiedniego pola rzutu.
Wskazówka egzaminacyjna: zawsze wykonaj dwa kroki kontrolne: (1) sprawdź numer pomieszczenia w kółku, (2) policz symbole grzejników tylko w obrębie ścian danego pomieszczenia i dopiero na końcu odczytaj zapis X/Y przy każdym z nich.
