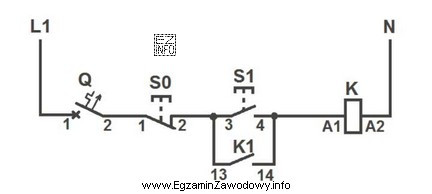

Objaw "układ działa tylko w przypadku ciągłego naciskania przycisku S1" jest typowy dla niesprawnego obwodu samopodtrzymania. W klasycznym układzie sterowania przycisk uruchamiający S1 chwilowo doprowadza zasilanie do cewki elementu wykonawczego (stycznika lub przekaźnika). Gdy cewka zadziała, powiązany z nią zestyk pomocniczy (często opisany tym samym oznaczeniem, np. K1) powinien się zamknąć i przejąć podawanie zasilania na cewkę po zwolnieniu S1.
Jeżeli podtrzymanie nie działa, to po puszczeniu S1 cewka zostaje odłączona, stycznik/przekaźnik отпada i układ się wyłącza. To dokładnie odpowiada sytuacji opisanej w pytaniu, dlatego poprawną diagnozą jest uszkodzenie zestyku związanego z K1.
- Dlaczego "K1" jest poprawne? Ponieważ to właśnie zestyk K1 realizuje funkcję podtrzymania (samopodtrzymania). Uszkodzenie (np. brak zamknięcia, wypalenie, przerwa) powoduje, że po zwolnieniu S1 nie ma drogi zasilania cewki.
- Dlaczego "S1" jest niepoprawne? Gdyby S1 był uszkodzony w typowym sensie (np. nie zwiera), układ nie zadziałałby nawet przy naciskaniu. Skoro działa podczas nacisku, S1 spełnia swoją chwilową funkcję.
- Dlaczego "S0" jest niepoprawne? S0 bywa przyciskiem STOP (często NC). Jego uszkodzenie zwykle powoduje brak możliwości uruchomienia w ogóle (przerwa w torze sterowania) albo problemy z zatrzymaniem, a nie konieczność trzymania START.
- Dlaczego "Q" jest niepoprawne? Oznaczenie Q często dotyczy aparatu głównego/wyłącznika. Jego uszkodzenie najczęściej skutkuje brakiem zasilania całego układu lub wyzwalaniem zabezpieczeń, a nie selektywnie brakiem podtrzymania po puszczeniu S1.
Wskazówka egzaminacyjna: przy diagnozowaniu objawów czasowych zawsze pytaj: "co ma przejąć podtrzymanie po zwolnieniu przycisku chwilowego?". W układach z samopodtrzymaniem odpowiedź zwykle prowadzi do zestyku pomocniczego stycznika/przekaźnika.
