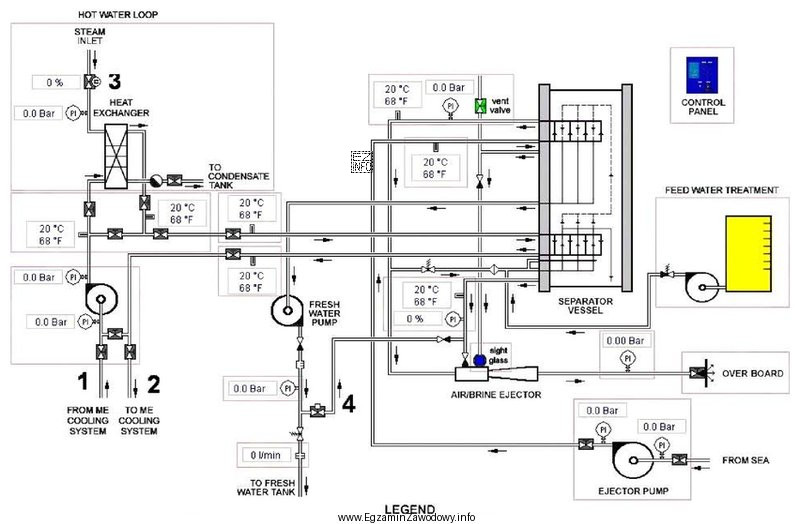

W tego typu zadaniu kluczowa jest umiejętność czytania schematu instalacji i rozróżnienia, która gałąź rurociągu odpowiada za doprowadzenie czynnika grzewczego do wyparownika. Czynnik grzewczy to medium, które dostarcza energię cieplną (np. para lub gorąca woda w zależności od rozwiązania), a jego dopływ realizuje przewód zasilający stronę grzewczą wymiennika/wyparownika.
Odpowiedź "Zawór 1" jest poprawna, ponieważ na schemacie jest to zawór zlokalizowany na linii doprowadzającej czynnik grzewczy do urządzenia. Otwarcie tego zaworu powoduje, że medium grzewcze może wejść do wyparownika i rozpocząć przekazywanie ciepła.
Pozostałe propozycje są błędne z typowych powodów spotykanych na schematach:
- "Zawór 2" – zwykle bywa umieszczony na innej gałęzi (np. obejście, odcięcie innego medium lub odcinek niewpływający na dopływ na stronę grzewczą). Jego otwarcie nie zapewnia doprowadzenia czynnika grzewczego do wyparownika.
- "Zawór 3" – często odpowiada za odcinek powrotny albo element pomocniczy. Otwarcie zaworu na powrocie bez dopływu zasilania nie uruchomi prawidłowego przepływu czynnika grzewczego przez urządzenie.
- "Zawór 4" – może dotyczyć innej części układu (np. odprowadzenia skroplin, odpowietrzenia lub innej instalacji). Takie zawory są ważne eksploatacyjnie, ale nie realizują samego doprowadzenia czynnika grzewczego.
Wskazówka egzaminacyjna: zanim wybierzesz zawór, prześledź na schemacie ciągłość przewodu od źródła czynnika grzewczego do wyparownika, zwracając uwagę na kierunek przepływu i to, czy dany zawór leży na zasilaniu, powrocie, obejściu czy odwadnianiu. To minimalizuje ryzyko pomylenia funkcji armatury.
