W silniku wysokoprężnym elementy układu paliwowego (zwłaszcza część wysokociśnieniowa) są zwykle przedstawiane na rysunkach jako cienkie, długie przewody prowadzące od elementu wytwarzającego ciśnienie lub rozdzielającego paliwo do wtryskiwacza. Przewód paliwowy wysokiego ciśnienia ma więc charakter "linii łączącej" między zespołami i często biegnie na zewnątrz korpusów, wzdłuż silnika.

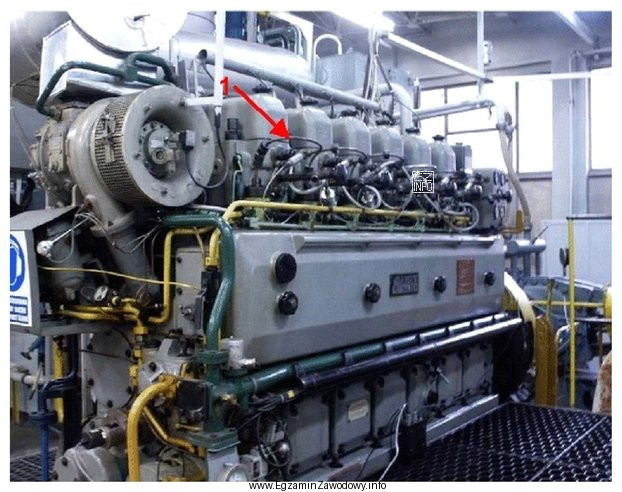

Odpowiedź "przewód paliwowy wysokiego ciśnienia" jest właściwa, gdy na rysunku element oznaczony cyfrą 1 ma formę przewodu (rury) i jest powiązany z układem wtryskowym. To element typowy dla doprowadzania paliwa pod wysokim ciśnieniem, a jego identyfikacja jest ważna także ze względów bezpieczeństwa (wysokie ciśnienie, ryzyko rozszczelnienia).
Dlaczego pozostałe propozycje nie pasują?
- "zawór wydechowy" to element ruchomy w głowicy cylindra, zwykle rysowany jako grzybek z trzonkiem współpracujący z gniazdem zaworowym. Nie ma postaci przewodu i jest osadzony w głowicy.
- "szpilka pokrywy cylindra" jest elementem złącznym (gwintowany trzpień) służącym do mocowania pokrywy/głowicy. Na rysunkach ma postać prostego pręta/śruby z gwintem i nakrętką, a nie przewodu prowadzącego medium.
- "głowica cylindra" to duży korpus zamykający cylinder od góry. Na rysunku jest to zwykle masywny element konstrukcyjny, a nie cienka linia/rurociąg.
Wskazówka egzaminacyjna: gdy w odpowiedziach mieszają się przewody, łączniki i masywne części korpusu, najpierw ustal po rysunku, czy oznaczony element jest "połączeniem między zespołami" (wtedy to zwykle przewód), czy "częścią korpusu" (głowica/pokrywa), czy "elementem mocującym" (szpilka), czy "elementem ruchomym" (zawór).
