Dobór dławika indukcyjnego (statecznika) wykonuje się, zestawiając parametry lampy z zakresem pracy statecznika podanym w tabeli producenta. W tym zadaniu kluczowe jest przejście przez dwa kroki: najpierw ustalenie mocy pojedynczej świetlówki na podstawie jej długości, a następnie dobranie statecznika do liczby lamp w oprawie.

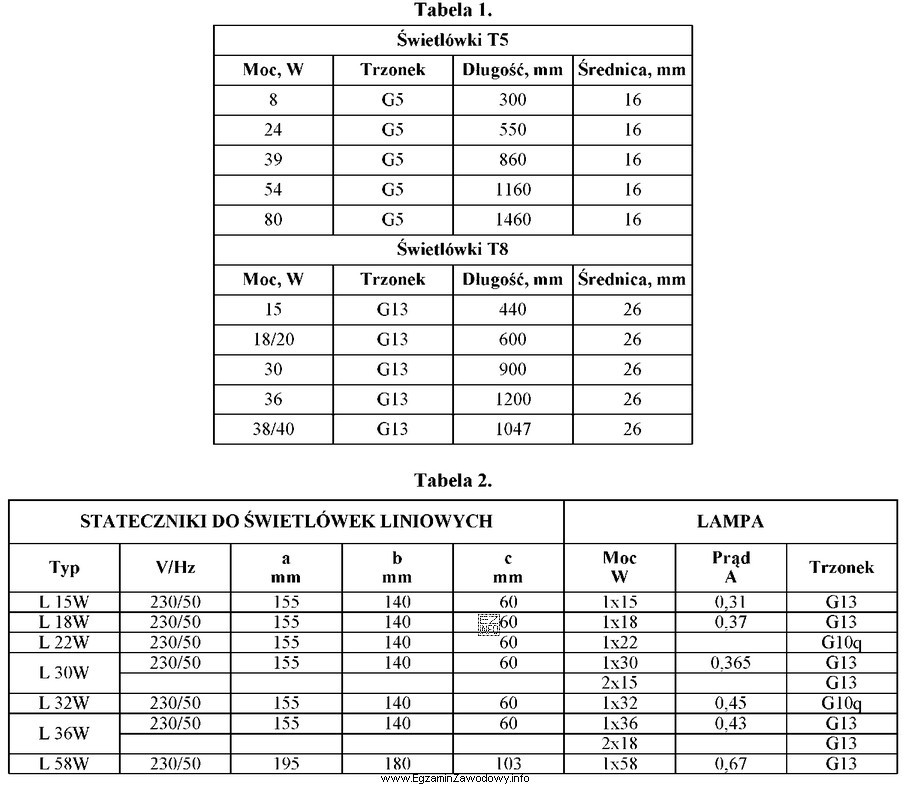

Krok 1: odczyt mocy świetlówki. W tabeli 1 (sekcja świetlówek T8) widnieje zależność długości od mocy. Dla długości 600 mm (60 cm) przypisana jest moc 18 W (często spotykana jako 18/20 W w zależności od wariantu). Oznacza to, że każda z dwóch świetlówek w oprawie jest lampą 18 W.
Krok 2: uwzględnienie liczby świetlówek. Oprawa ma dwie świetlówki, więc szukamy statecznika, który pracuje w układzie 2x18 W, a nie tylko 1x18 W. Tabela 2 podaje wprost, jakie konfiguracje lamp obsługuje dany typ statecznika.
- Odpowiedź "L 36W" jest poprawna, bo w tabeli 2 przy tym typie znajduje się konfiguracja 2x18 (oraz dodatkowo 1x36). To dokładnie odpowiada oprawie z dwiema świetlówkami 18 W.
- Odpowiedź "L 18W" jest nieprawidłowa, ponieważ odpowiada konfiguracji 1x18, czyli do pojedynczej świetlówki 18 W.
- Odpowiedzi "L 22W" i "L 32W" są nieprawidłowe, bo odnoszą się do innych mocy lamp i nie opisują konfiguracji 2x18 dla tej oprawy.
Wskazówka egzaminacyjna: w zadaniach z tabelami nie zgaduj na podstawie samej "sumy watów". Najpierw ustal moc jednej lampy, potem sprawdź w tabeli statecznika dokładnie zapis konfiguracji (1x… lub 2x…).
