KWALIFIKACJA ELM3 - STYCZEŃ 2023

PYTANIE NR 39.

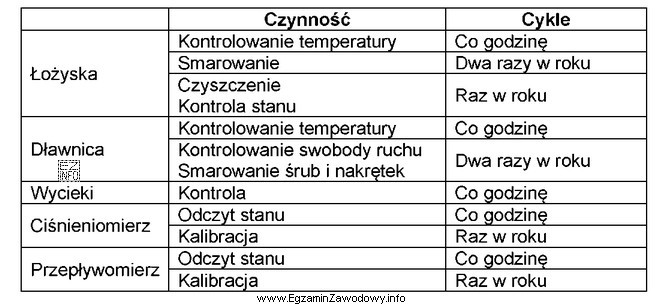

Na podstawie tabeli określ, które czynności konserwacyjne powinny być wykonywane tylko raz w roku.
Ilustracja przedstawia tabelę, która jest częścią pytania egzaminacyjnego z kwalifikacji zawodowej dla mechatronika
A.
B.
C.
D.
Wyjaśnienie poprawnej odpowiedzi:
Kalibracja przyrządów pomiarowych jest typową czynnością planowaną jako przegląd roczny, bo wymaga odniesienia do wzorców i formalnego potwierdzenia dokładności.
Pozostałe czynności (kontrole temperatury, ciśnienia/przepływu i smarowanie łożysk) wykonuje się zwykle częściej w ramach bieżącej obsługi.

Pełne wyjaśnienie:

Pytanie sprawdza umiejętność odczytu częstotliwości czynności konserwacyjnych z tabeli i wskazania tych, które wykonuje się tylko raz w roku. W praktyce utrzymania ruchu harmonogramy przeglądów rozdzielają działania na bieżące (częste) oraz okresowe (rzadsze, np. roczne).

Odpowiedź "Kalibracja przyrządów pomiarowych." jest poprawna, ponieważ kalibracja/wzorcowanie aparatury pomiarowej jest najczęściej planowane jako działanie okresowe o dłuższym interwale (np. rocznym). Wynika to z potrzeby okresowego potwierdzania poprawności wskazań i zachowania spójności pomiarowej. Taką czynność łatwo przypisać do przeglądów rocznych w tabelach obsługowych.

Pozostałe propozycje są typowymi czynnościami wykonywanymi częściej:

  • "Kontrola temperatury dławnicy i łożysk." – temperatura jest parametrem eksploatacyjnym, który monitoruje się regularnie (często podczas pracy lub w krótszych interwałach), aby wcześnie wykryć przegrzewanie, niedosmarowanie czy niewspółosiowość.
  • "Kontrola ciśnienia i natężenia przepływu." – parametry mediów roboczych (np. pneumatyki/hydrauliki/chłodzenia) zwykle podlegają częstszym kontrolom, bo bezpośrednio wpływają na poprawne działanie układu.
  • "Smarowanie łożysk." – smarowanie to klasyczna czynność obsługowa wykonywana cyklicznie (np. tygodniowo/miesięcznie) zależnie od warunków pracy, obciążeń i zaleceń producenta, rzadko ograniczana wyłącznie do jednego terminu w roku.

Wskazówka egzaminacyjna: najpierw znajdź w tabeli kolumnę/wiersz z częstotliwością (dobowa/tygodniowa/miesięczna/roczna) i dopiero potem dopasuj czynności. Nie wybieraj intuicyjnie – w tego typu zadaniach decydują dane z tabeli.

Dodatkowe pytania

Dodatkowe pytania (FAQ):
Kalibracja to sprawdzenie i (jeśli przewidziano) wyznaczenie odchyłek wskazań przyrządu przez porównanie z odniesieniem o znanych parametrach. W UR robi się ją, aby wyniki pomiarów (np. ciśnienia, temperatury) były wiarygodne i porównywalne w czasie.
Roczny interwał jest częsty, bo stanowi kompromis między ryzykiem dryftu wskazań a kosztami postoju i obsługi. Wiele harmonogramów przyrządów ma cykl roczny, ale w praktyce częstotliwość zależy od intensywności użycia, warunków pracy i wymagań jakości.
Trzeba znaleźć w tabeli pole dotyczące częstotliwości (np. "raz w roku", "co 12 miesięcy", "przegląd roczny") i dopasować do niego nazwę czynności. W zadaniach egzaminacyjnych kluczowe jest czytanie dokładnie nagłówków kolumn i jednostek czasu.
To sprawdzanie, czy elementy cierne nie nagrzewają się nadmiernie podczas pracy. Podwyższona temperatura może wskazywać na tarcie, błędne smarowanie, niewspółosiowość, zużycie lub zbyt duże obciążenie. Zwykle jest to kontrola częsta, bo szybko wykrywa awarie.
Może się zdarzyć, ale najczęściej smarowanie jest wykonywane częściej niż raz w roku, zwłaszcza w pracy ciągłej lub w trudnych warunkach. Jeśli w tabeli konserwacji smarowanie jest oznaczone częstym interwałem, nie należy go wybierać jako czynności rocznej.
Najczęściej chodzi o kontrolę wskazań manometrów/przetworników ciśnienia oraz przepływomierzy lub pośrednich wskaźników przepływu (np. w układzie chłodzenia, pneumatyce lub hydraulice). Odchylenia mogą oznaczać nieszczelność, zapchanie filtra albo awarię pompy/zaworu.
Bo sprawdzają praktyczną umiejętność pracy z dokumentacją: instrukcjami obsługi, planami przeglądów, kartami serwisowymi i zestawieniami parametrów. W pracy mechatronika decyzje serwisowe często wynikają nie z pamięci, lecz z poprawnego odczytu danych producenta.
Najczęstsze błędy to: pominięcie słowa "tylko", pomylenie kolumn (np. miesiąc vs rok), wybór intuicyjny bez czytania tabeli oraz nieuwzględnienie, że część czynności jest powtarzana częściej jako kontrola bieżąca. Pomaga linijka i zaznaczanie wiersza.
Częstsze kalibracje stosuje się, gdy przyrząd pracuje w ciężkich warunkach (wibracje, temperatura, zapylenie), jest intensywnie używany, ma krytyczny wpływ na bezpieczeństwo/jakość albo gdy wyniki wykazują tendencję do "dryftu". Wtedy harmonogram może być skrócony.
Warto ćwiczyć czytanie DTR i tabel przeglądów: rozróżnianie kontroli, regulacji, smarowania i kalibracji. Dobrze też znać podstawowe objawy awarii łożysk oraz sens monitorowania parametrów (ciśnienie, przepływ, temperatura). Na egzaminie czytaj dokładnie nagłówki tabel.
info

Statystycznie 55% uczniów zna prawidłową odpowiedź. średnie

Źródła:

  • Dokumentacja techniczno-ruchowa (DTR) konkretnego urządzenia – tabela harmonogramu konserwacji (źródło producenta, zależne od modelu)

Materiały:

  • Instrukcje eksploatacji i konserwacji (DTR) urządzeń stosowanych w pracowni/zakładzie
  • Materiały dydaktyczne z metrologii praktycznej (kalibracja/wzorcowanie przyrządów)
  • Ćwiczenia z czytania tabel przeglądów okresowych i tworzenia harmonogramu UR
