W zadaniu kluczowe jest porównanie danych dla tej samej temperatury otoczenia, ale dla różnych przekrojów żyły. Zwiększenie przekroju przewodu powoduje spadek oporu elektrycznego żyły i lepsze odprowadzanie ciepła, dlatego przewód może pracować z większym prądem bez przekroczenia dopuszczalnego nagrzewania.

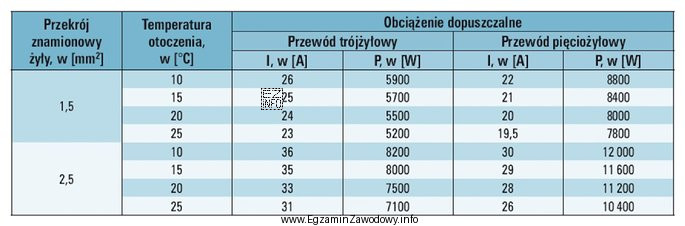

Tabela obciążalności pokazuje, że przy stałej temperaturze (np. 20°C) wartości prądu dopuszczalnego długotrwale dla większego przekroju są większe niż dla mniejszego. To oznacza, że instalacja może zasilać większe obciążenie w sposób bezpieczny.
Odpowiedź "Zwiększy się dopuszczalna moc zainstalowanych odbiorników." jest poprawna, ponieważ moc obciążenia w obwodzie jednofazowym można opisać zależnością P = U × I. Dla niezmienionego napięcia zasilania wzrost dopuszczalnego prądu oznacza wzrost dopuszczalnej mocy odbiorników, co wprost wynika z danych tabelarycznych.
Dlaczego pozostałe odpowiedzi są błędne:
- "Nie zmieni to dopuszczalnej mocy zainstalowanych odbiorników." – to typowe założenie sprzeczne z tabelą: większy przekrój daje większą obciążalność, więc moc nie pozostaje taka sama.
- "Prąd dopuszczalny długotrwale obwodu nie zmieni się." – prąd dopuszczalny jest parametrem zależnym od przekroju i warunków chłodzenia; w tabeli rośnie wraz z przekrojem przy tej samej temperaturze.
- "Prąd dopuszczalny długotrwale obwodu zmniejszy się." – to odwrócenie zależności: zmniejszenie byłoby oczekiwane raczej przy wzroście temperatury otoczenia, a nie przy zwiększeniu przekroju.
W praktyce (także w instalacjach związanych z automatyką i zabezpieczeniami w systemach gazowych) dobór zbyt małego przekroju może prowadzić do przegrzewania przewodów i nieprawidłowej pracy urządzeń, dlatego umiejętność czytania tabel obciążalności jest istotna.
