KWALIFIKACJA ELM3 - CZERWIEC 2021



PYTANIE NR 35.

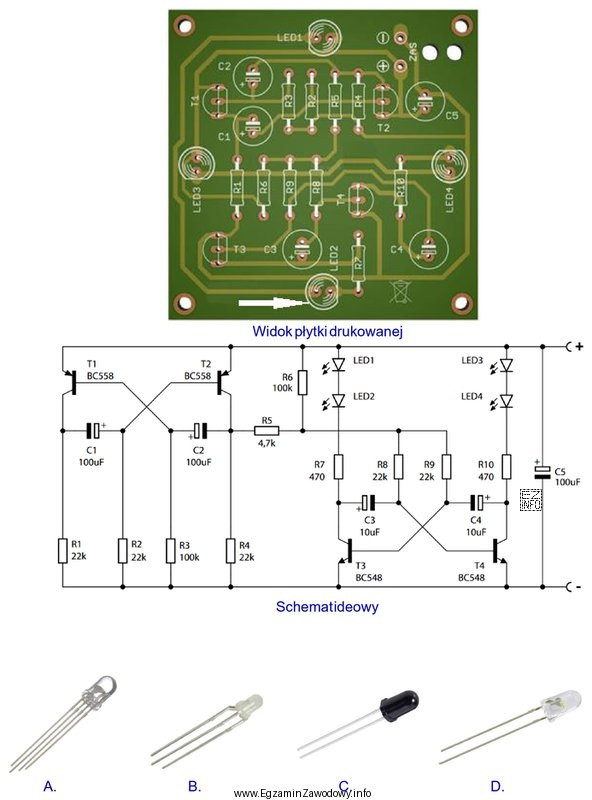

Na podstawie widoku płytki drukowanej i schematu ideowego określ, który z elementów należy wlutować na płytce drukowanej w miejscu wskazanym białą strzałką.
Ilustracja przedstawia widok płytki drukowanej oraz schemat ideowy, które są częścią egzaminu kwalifikacyjnego dla
A.
B.
C.
D.
Wyjaśnienie poprawnej odpowiedzi:
Poprawna jest odpowiedź "D", ponieważ tylko ten element jest zgodny jednocześnie z symbolem na schemacie ideowym oraz z footprintem (kształtem i liczbą pól lutowniczych) w miejscu wskazanym strzałką na PCB. Pozostałe elementy nie pasują typem montażu lub układem wyprowadzeń.

Pełne wyjaśnienie:

W tego typu zadaniu trzeba połączyć dwie informacje: schemat ideowy (co to za element według symbolu) oraz widok PCB (jakie ma mieć wyprowadzenia i jak wygląda jego miejsce montażu).

  • Na schemacie ideowym symbol elementu wskazuje jego funkcję/rodzaj (np. rezystor, kondensator, dioda, tranzystor, układ scalony) oraz często dodatkowe cechy, takie jak polaryzacja czy liczba wyprowadzeń.
  • Na PCB rozstrzygające są pola lutownicze: ich liczba, kształt, rozstaw, ewentualne oznaczenia (np. znacznik pinu 1, "+", ścięcie obrysu) oraz to, czy jest to montaż przewlekany (THT) czy powierzchniowy (SMD).

Odpowiedź "D" jest właściwa, bo jako jedyna pozostaje zgodna z oboma źródłami naraz: odpowiada rodzajowi elementu wynikającemu z symbolu na schemacie oraz pasuje do footprintu w miejscu wskazanym strzałką.

Dlaczego pozostałe odpowiedzi są błędne? Najczęstsze powody w takich zadaniach to:

  • Niezgodność liczby wyprowadzeń (np. element 2-nożkowy proponowany do footprintu 3/4/8-nożkowego).
  • Niezgodność typu montażu (element THT do pól SMD albo odwrotnie).
  • Niezgodność geometrii (inny rozstaw, inny układ padów, brak zgodności z oznaczeniem pinu 1 lub polaryzacji).

Wskazówka egzaminacyjna: zacznij od policzenia padów i rozpoznania THT/SMD na PCB, a dopiero potem dopasuj rodzaj elementu z symbolu schematowego. To zmniejsza ryzyko "zgadywania po wyglądzie".

Dodatkowe pytania

Dodatkowe pytania (FAQ):
Jak rozpoznać, czy na PCB jest miejsce pod element THT czy SMD?
Spójrz na pola lutownicze: THT ma zwykle otwory (przewlekane wyprowadzenia), a SMD ma pady na powierzchni bez otworów. Dodatkowo SMD często ma oznaczenia pinu 1 lub polaryzacji nadrukiem na soldermasce.
Co najszybciej sprawdzić na footprintcie, żeby nie pomylić elementu?
Najpierw policz liczbę padów, potem oceń rozstaw i układ (np. dwa naprzeciw siebie, w linii, w rastrze). Na końcu sprawdź znaczniki typu pin 1, "+" lub ścięcie obrysu.
Dlaczego schemat ideowy i widok PCB muszą być zgodne?
Schemat mówi, jaki element ma być w danym miejscu, a PCB narzuca, jaką ma obudowę i wyprowadzenia. Niezgodność prowadzi do błędnego montażu, problemów przy uruchamianiu oraz ryzyka uszkodzeń (np. przy pomyleniu polaryzacji).
Co oznacza pin 1 i jak go znaleźć na płytce drukowanej?
Pin 1 to punkt odniesienia dla orientacji układów wielowyprowadzeniowych. Na PCB bywa oznaczony kropką, kwadratowym padem albo nadrukiem. Na obudowie elementu pin 1 wskazuje kropka, wcięcie lub fazowanie narożnika.
Jakie są typowe oznaczenia polaryzacji na PCB dla elementów spolaryzowanych?
Dla elementów spolaryzowanych spotyka się nadruk "+", oznaczenie katody/anody dla diody lub charakterystyczny kształt obrysu. Zasada: zawsze porównaj oznaczenia z dokumentacją i sprawdź, czy pasują do symbolu na schemacie.
Jakie błędy najczęściej popełnia się przy dopasowaniu elementu do footprintu?
Najczęstsze błędy to: dopasowanie "na oko" bez liczenia wyprowadzeń, pomylenie THT z SMD, nieuwzględnienie polaryzacji oraz ignorowanie pinu 1. Pomaga procedura: padów liczba → układ → znaczniki → dopiero wybór elementu.
Czy dwa różne elementy mogą mieć ten sam footprint na PCB?
Czasem tak (np. elementy o podobnej obudowie), ale na egzaminie zwykle rozstrzygający jest symbol na schemacie i oznaczenie elementu. Jeśli footprint pasuje do kilku typów, wybierz ten zgodny funkcją i oznaczeniem ze schematu.
Jak rozpoznać na schemacie, jaki to typ elementu elektronicznego?
Kluczowy jest symbol (graficzne oznaczenie) oraz literowe oznaczenie referencyjne (np. typ elementu). Schemat nie pokazuje obudowy 1:1, ale pozwala ustalić funkcję i często liczbę wyprowadzeń, co potem weryfikujesz na PCB.
Kiedy trzeba zwrócić szczególną uwagę na orientację elementu podczas lutowania?
Zawsze przy elementach spolaryzowanych (diody, kondensatory elektrolityczne, układy scalone, tranzystory). Zła orientacja może uniemożliwić uruchomienie lub spowodować uszkodzenie. Sprawdź pin 1, "+" oraz zgodność z dokumentacją.
Jak przygotować się do zadań z rozpoznawania elementów na PCB na egzaminie?
Ćwicz na przykładach: porównuj schemat i PCB, ucz się typowych obudów (SOT, SOIC, DIP itp.) oraz zasad oznaczeń pinu 1/polaryzacji. Dobrą metodą jest szybka checklista: liczba padów, typ montażu, układ padów, znaczniki.
info

Około 38% zdających odpowiada poprawnie na to pytanie. bardzo trudne

Specjaliści zwracają uwagę: "Pozostałe elementy nie pasują typem montażu lub układem wyprowadzeń."

Źródła:

  • IEC 60617 (Graphical symbols for diagrams) – zbiór symboli graficznych używanych na schematach elektrycznych/elektronicznych
  • IPC-A-610 (Acceptability of Electronic Assemblies) – kryteria akceptowalności montażu i lutowania zespołów elektronicznych
  • IPC-7351 (Generic Requirements for Surface Mount Design and Land Pattern Standard) – zasady doboru i opisu pól lutowniczych (land patterns) dla elementów SMD

Materiały:

  • Materiały szkolne z czytania schematów i identyfikacji elementów elektronicznych
  • Katalogi obudów i footprintów elementów (np. biblioteki CAD PCB)
  • Normy/wytyczne dot. akceptowalności montażu lutowanego i projektowania pól
