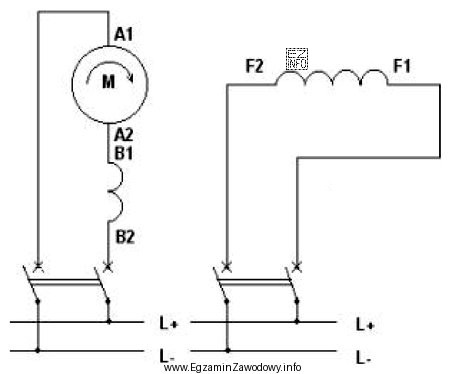

W silnikach prądu stałego sposób zasilania twornika oraz uzwojenia wzbudzenia pozwala rozpoznać typ wzbudzenia. Jeżeli schemat pokazuje dwa niezależne źródła napięcia stałego, to typowo jedno zasila obwód twornika (odpowiadający za moment elektromagnetyczny), a drugie zasila obwód wzbudzenia (wytwarzający strumień magnetyczny).
Taki układ jest charakterystyczny dla silnika obcowzbudnego: uzwojenie wzbudzenia jest zasilane z zewnętrznego, niezależnego źródła, dzięki czemu można regulować prąd wzbudzenia niezależnie od zasilania twornika. W praktyce pozwala to na szerokie możliwości regulacji prędkości oraz momentu, a także na stabilizację parametrów pracy w warunkach zmiennego obciążenia.
Dlaczego pozostałe odpowiedzi nie pasują do opisu dwóch niezależnych źródeł?
- Odpowiedź 'bocznikowego.' odnosi się do silnika, w którym uzwojenie wzbudzenia jest połączone równolegle do twornika, ale zwykle są one zasilane ze wspólnego źródła. Dwa niezależne źródła nie są tu cechą definicyjną.
- Odpowiedź 'szeregowego.' dotyczy silnika, gdzie uzwojenie wzbudzenia jest włączone szeregowo z twornikiem, więc prąd wzbudzenia jest taki sam jak prąd twornika. Zastosowanie oddzielnego zasilacza dla wzbudzenia przeczyłoby idei wzbudzenia szeregowego.
- Odpowiedź 'szeregowo-bocznikowego.' (mieszanego) opisuje układ łączący cechy wzbudzenia szeregowego i bocznikowego, ale nadal punktem odniesienia jest topologia uzwojeń i sposób ich włączenia względem zasilania, a nie dwa całkowicie niezależne źródła jako podstawowy wyróżnik.
Wskazówka egzaminacyjna: gdy w zadaniu pojawia się informacja o oddzielnym zasilaniu wzbudzenia (osobny zasilacz/oddzielne źródło), w pierwszej kolejności rozważ silnik DC obcowzbudny. Następnie sprawdź, czy schemat rzeczywiście rozdziela obwód twornika i wzbudzenia.
