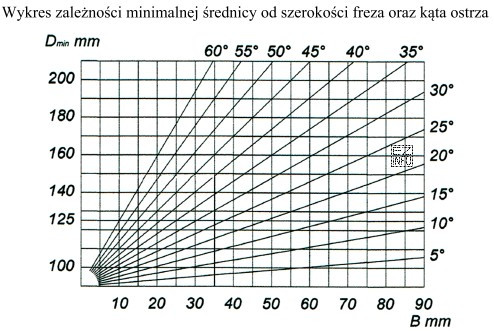

Na podstawie wykresu określ minimalną średnicę (Dmin) freza nasadowego kątowego, jeśli szerokość freza wynosi B =50 mm, kąt ostrza α =35°, a średnica otworu do mocowania d =30 mm.
Na podstawie wykresu określ minimalną średnicę (D<sub>min</
A.
B.
C.
D.
Wyjaśnienie poprawnej odpowiedzi:
Na podstawie wykresu zależności minimalnej średnicy od szerokości freza oraz kąta ostrza, dla szerokości freza B = 50 mm i kąta ostrza α = 35°, minimalna średnica freza nasadowego kątowego wynosi 160 mm. Jest to wartość odczytana z wykresu, gdzie linia odpowiadająca szerokości 50 mm przecina linię kąta 35° i wskazuje na wartość 160 mm na osi pionowej.
