Punkt zerowy przedmiotu obrabianego (zero detalu) to umowny punkt odniesienia, względem którego w programie lub podczas ustawiania obróbki podaje się położenia w osiach. Przesunięcie punktu zerowego oznacza wartość, o jaką trzeba "przenieść" układ odniesienia (w praktyce: bazę pomiaru/ustawienia) tak, aby zero programu pokryło się z zerem detalu wynikającym z rysunku.

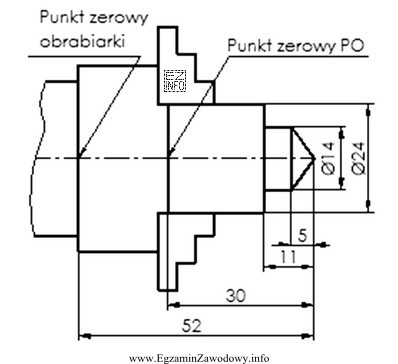

W zadaniach "na podstawie wymiarów z rysunku" postępuje się jak w łańcuchu wymiarowym:
- najpierw identyfikuje się element bazowy (krawędź, oś, czoło), od którego liczone są wymiary,
- następnie wybiera się odcinki, które łączą bazę z poszukiwanym zerem,
- na końcu wykonuje się działania arytmetyczne (sumowanie i odejmowanie), zgodnie z kierunkiem wymiarów i ich zwrotem w danej osi.
Odpowiedź "22" jest poprawna, bo jest wynikiem poprawnie zbudowanej zależności wymiarowej pomiędzy wskazanymi na rysunku odległościami a położeniem zera detalu.
Dlaczego pozostałe odpowiedzi są błędne?
- "11" typowo odpowiada pojedynczemu wymiarowi cząstkowemu lub połowie/fragmentowi odległości, czyli efektowi pominięcia jednego członu łańcucha.
- "30" często wynika z prostego dodania wymiarów bez uwzględnienia bazy albo kierunku (brak odjęcia odcinka, który powinien zmniejszać wynik).
- "52" zwykle jest skutkiem zsumowania "wszystkiego co widać" lub przyjęcia niewłaściwego punktu startowego (liczenia od złej krawędzi/osi).
Wskazówka egzaminacyjna: zanim policzysz, narysuj sobie w myślach (lub na brudno) jedną linię wzdłuż osi, zaznacz bazę i poszukiwane zero oraz wpisz po kolei odcinki. To ogranicza pomyłki ze znakiem i z wyborem właściwych wymiarów.
