W zadaniach tego typu sprawdza się, czy ochrona przeciwporażeniowa w badanych obwodach jest skuteczna. W praktyce oznacza to ocenę, czy dla przyjętego środka ochrony (najczęściej samoczynne wyłączenie zasilania) spełnione są kryteria wynikające z pomiarów i zastosowanych zabezpieczeń.

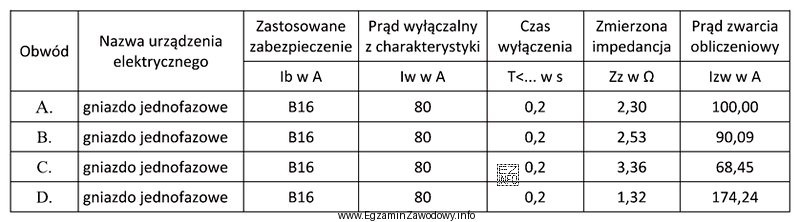

Jak czytać tabelę wyników?
- Najpierw ustal, jaki parametr jest mierzony w danej kolumnie (np. impedancja pętli zwarcia, rezystancja izolacji, wynik testu RCD, rezystancja uziemienia). To kluczowe, bo dla różnych wielkości obowiązuje inna logika oceny (czasem "im mniejsza tym lepiej", a czasem "im większa tym lepiej").
- Następnie sprawdź, czy tabela podaje także kryterium porównania (np. wartość dopuszczalną, warunek typu "≤ …" lub "≥ …", wymagany czas zadziałania). Jeśli kryterium nie jest wprost w tabeli, w zadaniach egzaminacyjnych zwykle wynika ono z wiedzy o doborze zabezpieczeń i zasad oceny pomiarów.
- Wybierz obwód, w którym występuje niespełnienie warunku (przekroczenie dopuszczalnej wartości lub brak spełnienia wymaganego wyniku testu).
Dlaczego poprawna jest odpowiedź "C"?
Wskazany obwód "C" jest tym, dla którego w przedstawionej tabeli pomiarów występuje wynik niezgodny z wymaganym kryterium skuteczności ochrony. Taki obwód nie daje gwarancji właściwego zadziałania środka ochrony (np. wyłączenia zasilania w wymaganym czasie lub spełnienia warunku dla danego zabezpieczenia), więc należy go uznać za niespełniający warunków ochrony przeciwporażeniowej.
Dlaczego pozostałe odpowiedzi są nieprawidłowe?
- Obwody inne niż "C" mają w tabeli wyniki mieszczące się w kryteriach dopuszczalnych, więc spełniają warunek ochrony.
- Częsty błąd to wybór obwodu z "największą liczbą" bez ustalenia, czy dana wielkość ma być minimalna czy maksymalna; prawidłowa ocena zawsze wymaga odniesienia do kryterium.
Wskazówka egzaminacyjna: przed wyborem odpowiedzi podkreśl w tabeli dwie rzeczy: co jest mierzone i jaki znak nierówności (lub wymaganie) decyduje o zaliczeniu. Dopiero potem porównuj wartości.
