KWALIFIKACJA ELE5 - STYCZEŃ 2016

PYTANIE NR 36.
Którego z przedstawionych na rysunkach przyrządów pomiarowych należy użyć do sprawdzenia działania wyłącznika różnicowoprądowego w instalacji elektrycznej?

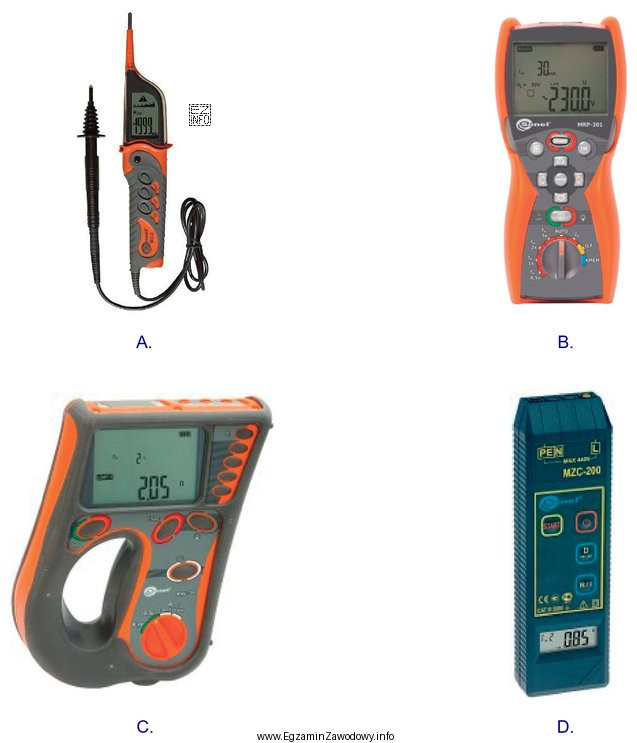

Ilustracja przedstawia cztery różne przyrządy pomiarowe, które mogą być używane w kontekście instalacji elektrycznych.
A.
B.
C.
D.
Wyjaśnienie poprawnej odpowiedzi:
Do sprawdzenia działania wyłącznika różnicowoprądowego potrzebny jest miernik RCD, który potrafi wytworzyć kontrolowany prąd upływu oraz zmierzyć prąd znamionowy różnicowy IΔn i czas zadziałania tΔn.
Takie funkcje ma przyrząd pokazany jako B, dlatego jest właściwy.

Pełne wyjaśnienie:

Wyłącznik różnicowoprądowy (RCD) działa na zasadzie porównania prądów w przewodzie fazowym i neutralnym. Gdy pojawi się prąd upływu do ziemi (różnica prądów), RCD powinien zadziałać i odłączyć obwód. Aby sprawdzić działanie RCD w sposób pomiarowy, nie wystarczy "zobaczyć napięcie" ani wykonać innego testu instalacji – trzeba wykonać próbę, która:

  • symuluje prąd różnicowy (kontrolowany "upływ"),
  • pozwala badać zadziałanie przy określonych poziomach (np. 50%, 100% i 500% IΔn),
  • mierzy czas zadziałania tΔn oraz weryfikuje wartość IΔn.

Odpowiedź "B" jest poprawna, ponieważ przedstawia miernik różnicowoprądowy (tester RCD) z trybami pomiaru związanymi bezpośrednio z RCD (oznaczenia typu IΔn oraz tΔn). Taki przyrząd podłącza się zwykle do gniazda w obwodzie chronionym przez RCD i wykonuje automatyczną sekwencję prób, rejestrując wyniki.

Pozostałe przyrządy nie są właściwe do tego celu:

  • "A" (dwubiegunowy wskaźnik napięcia) służy głównie do sprawdzenia obecności/braku napięcia. Nie generuje prądu różnicowego i nie mierzy czasu zadziałania RCD, więc nie potwierdza poprawności ochrony różnicowoprądowej.
  • "C" (miernik instalacji pokazujący wynik w omach) wskazuje na pomiary typu rezystancja/impedancja (np. pętla zwarcia), czyli inny obszar sprawdzeń instalacji. Wynik w Ω nie jest bezpośrednim testem zadziałania RCD.
  • "D" (miernik z gniazdami L, N, PE – typowo do badań pętli zwarcia) również dotyczy innych parametrów (np. impedancji pętli zwarcia), a nie pomiaru IΔn oraz tΔn.

Na egzaminie warto zapamiętać: test RCD = miernik RCD, czyli przyrząd, który wykonuje próbę prądem różnicowym i mierzy czas zadziałania, a nie "dowolny miernik instalacji".

Dodatkowe pytania

Dodatkowe pytania (FAQ):
To przyrząd, który symuluje prąd upływu (prąd różnicowy) i sprawdza, czy RCD zadziała. W praktyce mierzy m.in. IΔn (prąd zadziałania) oraz tΔn (czas zadziałania). Dzięki temu potwierdza poprawność ochrony, a nie tylko obecność napięcia.
Najczęściej weryfikuje się prąd różnicowy (np. IΔn dla RCD 30 mA) oraz czas zadziałania tΔn. Tester RCD może wykonać próby przy różnych poziomach (np. 50%, 100% i 500% IΔn), co pozwala ocenić, czy wyłącznik działa szybko i poprawnie.
Multimetr mierzy napięcie, prąd lub rezystancję, ale zwykle nie potrafi wytworzyć kontrolowanego prądu różnicowego potrzebnego do próby RCD. Nie zmierzy też automatycznie tΔn. Do oceny zadziałania RCD potrzebny jest tester RCD (miernik różnicowoprądowy) z funkcjami IΔn i tΔn.
Przycisk TEST jest przydatny jako kontrola funkcjonalna, bo wymusza zadziałanie RCD, ale nie daje wyniku liczbowego. Nie powie, jaki jest rzeczywisty czas zadziałania ani przy jakim prądzie wyłącznik zadziałał. Do pomiarów i protokołów sprawdzeń stosuje się tester RCD mierzący IΔn i tΔn.
W typowym badaniu tester RCD podłącza się do gniazda wtykowego w obwodzie chronionym przez RCD. Następnie wybiera się tryb testu (np. 1×IΔn lub 5×IΔn), a przyrząd generuje kontrolowany prąd upływu i mierzy czas wyłączenia. Wymaga to zachowania zasad bezpieczeństwa i właściwej kolejności czynności.
Takie poziomy prób stosuje się, gdy tester RCD umożliwia ocenę działania w różnych warunkach: 50% sprawdza, czy RCD nie wyzwala zbyt wcześnie, 100% potwierdza zadziałanie przy wartości znamionowej, a 500% bada szybkie wyłączenie w sytuacji większego prądu różnicowego. To standardowy sposób weryfikacji w praktyce pomiarowej.
W praktyce instalacyjnej bardzo często spotyka się RCD o czułości 30 mA, przeznaczone do dodatkowej ochrony przeciwporażeniowej. Sama obecność RCD nie gwarantuje bezpieczeństwa, jeśli nie jest sprawdzony pomiarowo. Dlatego ważne są próby testerem RCD, który potwierdza IΔn oraz tΔn w obwodzie.
IΔn to znamionowy prąd różnicowy (wartość, przy której RCD powinien zadziałać). tΔn oznacza czas zadziałania, czyli ile milisekund upływa od wygenerowania prądu różnicowego do wyłączenia obwodu. Miernik RCD pokazuje te parametry, dlatego jest właściwym przyrządem do sprawdzania RCD.
Najczęstszy błąd to mylenie testera RCD z multimetrem lub wskaźnikiem napięcia. Inny błąd to wybór miernika pętli zwarcia, bo "podłącza się do gniazda", mimo że mierzy inny parametr (Ω). Na egzaminie szukaj oznaczeń IΔn/tΔn lub funkcji RCD na przełączniku trybów.
Ucz się rozróżniać przyrządy po funkcjach: wskaźnik napięcia (obecność napięcia), miernik pętli zwarcia (Ω), a tester RCD (IΔn i tΔn). Pomaga przejrzenie instrukcji obsługi przykładowych mierników oraz wykonanie kilku ćwiczeń: wybór trybu 1×IΔn/5×IΔn i interpretacja wyniku czasu zadziałania.
info

Statystycznie 44% uczniów zna prawidłową odpowiedź. trudne

Źródła:

  • PN-HD 60364-6:2008 "Instalacje elektryczne niskiego napięcia — Część 6: Sprawdzanie"
  • SONEL S.A., "MRP-201 — Instrukcja obsługi (tester wyłączników różnicowoprądowych)"
  • SONEL S.A., "MZC-200 — Instrukcja obsługi (miernik/urządzenie do badań instalacji, m.in. pętli zwarcia)"

Materiały:

  • Norma PN-HD 60364-6:2008 (sprawdzanie instalacji elektrycznych)
  • Instrukcje obsługi mierników RCD (np. Sonel MRP-201) i przykładowe procedury pomiarowe
  • Materiały dydaktyczne o ochronie przeciwporażeniowej i zasadzie działania RCD
