KWALIFIKACJA ELM3 - STYCZEŃ 2017 (test 2)



PYTANIE NR 27.

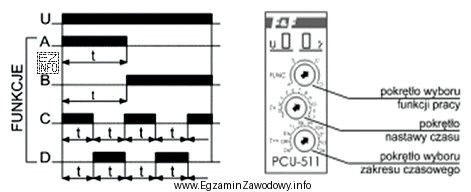

Na podstawie zamieszczonego fragmentu instrukcji obsługi przekaźnika czasowego PCU-511 określ w której pozycji należy ustawić pokrętło wyboru funkcji pracy przekaźnika, aby realizował opóźnione załączenie?
Na podstawie zamieszczonego fragmentu instrukcji obsługi przekaźnika czasowego
A.
B.
C.
D.
Wyjaśnienie poprawnej odpowiedzi:
Na podstawie analizy diagramu funkcji przekaźnika czasowego PCU-511, funkcja opóźnionego załączenia jest reprezentowana przez pozycję B. Diagram dla pozycji B pokazuje, że przekaźnik jest aktywowany (zamknięty) po upływie określonego czasu, co jest zgodne z funkcją opóźnionego załączenia.
