KWALIFIKACJA ELM3 - CZERWIEC 2014



PYTANIE NR 5.

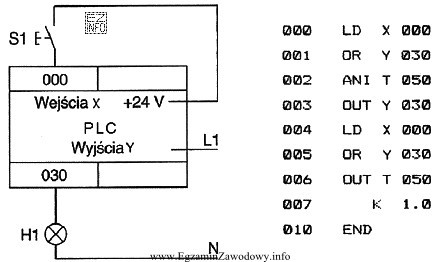

W programie przedstawionym na rysunku moduł czasowy T050 włączany jest
W programie przedstawionym na rysunku moduł czasowy T050 włączany
A.
B.
C.
D.
Wyjaśnienie poprawnej odpowiedzi:
Na podstawie przedstawionego programu sterownika PLC, moduł czasowy T050 jest włączany instrukcjami w linijkach 004 i 005, gdzie użyto instrukcji LD (load) dla operandu X000 oraz OR (lub) dla operandu Y030. Oznacza to, że moduł czasowy T050 jest aktywowany, gdy którykolwiek z operandów X000 lub Y030 jest aktywny, co odpowiada sumie logicznej tych operandów.
