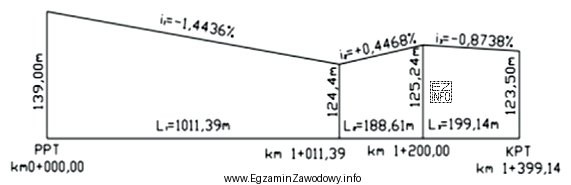

W przekroju podłużnym drogi (profilu) spadek podłużny niwelety jest zwykle podany dla odcinków między punktami załamania (węzłami niwelety). Wartość +0,4468% oznacza, że na tym fragmencie niweleta wznosi się o 0,4468 m na każde 100 m długości w kierunku narastającego pikietażu.
Aby poprawnie wyznaczyć długość odcinka o wskazanym pochyleniu nie trzeba przeliczać procentów na metry wysokości. Kluczowe jest poprawne odczytanie granic odcinka:
- najpierw odnajduje się na profilu fragment, przy którym wpisano spadek +0,4468% (albo który z legendy/oznaczeń wynika jako odcinek o takim spadku),
- następnie identyfikuje się początek i koniec tego fragmentu (zwykle są to punkty załamania niwelety lub miejsca zmiany opisu spadku),
- z osi poziomej profilu odczytuje się pikietaż/kilometraż na początku i na końcu odcinka,
- długość oblicza się jako różnicę pikietażu.
Odpowiedź "188,61 m" jest poprawna, ponieważ odpowiada długości odczytanej z profilu dla fragmentu, na którym obowiązuje spadek +0,4468%.
Dlaczego pozostałe wartości są błędne? Najczęściej wynikają z typowych pomyłek: wybrania sąsiedniego odcinka o innym spadku, pominięcia jednego z punktów załamania, odczytu długości z niewłaściwej skali lub pomieszania zapisu procentowego (np. potraktowania liczby ze spadku jako długości).
Wskazówka egzaminacyjna: zawsze sprawdź znak spadku (plus/minus) i upewnij się, że czytasz długość z osi kilometrażu, a nie z osi rzędnych wysokości.
