W zadaniach tego typu "stopień przemiany" (często nazywany też konwersją) oznacza, jaka część reagenta uległa przereagowaniu w rozpatrywanym procesie. Dla reakcji utleniania NO do NO2 interesuje nas, jak duża część tlenku azotu NO została przekształcona w dwutlenek azotu NO2 w danych warunkach.
Kluczowe jest to, że odpowiedź wynika z odczytu z rysunku, a nie z pamięciowej "typowej wartości". Dlatego poprawna procedura jest następująca:

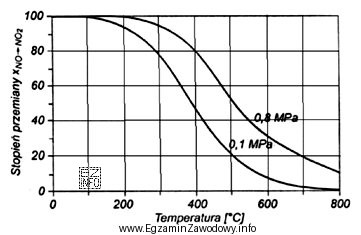

- Najpierw identyfikuje się na rysunku wielkość przedstawioną na osi/krzywej: stopień przemiany NO do NO2.
- Następnie lokalizuje się punkt odpowiadający temperaturze 500°C.
- Uwzględnia się, że proces prowadzony jest pod ciśnieniem 0,1 MPa, czyli należy odczytać wartość z właściwej krzywej/serii danych dla tego ciśnienia (albo z wykresu, który jest już sporządzony dla 0,1 MPa).
- Z odczytanej wartości (zwykle w %) wybiera się odpowiedź zgodną z podanymi wariantami.
W tym zadaniu odczyt dla 500°C i 0,1 MPa daje 20%, dlatego odpowiedź "20%" jest poprawna.
Dlaczego pozostałe odpowiedzi są błędne? Ponieważ nie odpowiadają wskazaniu wykresu dla podanych warunków:
- "10%" często pojawia się, gdy ktoś odczyta wartość z innej temperatury (np. niższej) albo pomyli podziałkę osi.
- "30%" może wynikać z odczytu z sąsiedniej krzywej (inne ciśnienie) lub z przesunięcia punktu odczytu na osi temperatury.
- "50%" to typowy wybór intuicyjny (heurystyka "połowy"), który bywa wskazywany bez analizy rysunku; w tego typu zadaniach jest to częsta pułapka.
Wskazówka egzaminacyjna: zawsze upewnij się, czy rysunek pokazuje wartości w procentach czy w ułamku (0–1). Jeden błąd w skali potrafi zmienić 0,2 na 20% albo odwrotnie.
