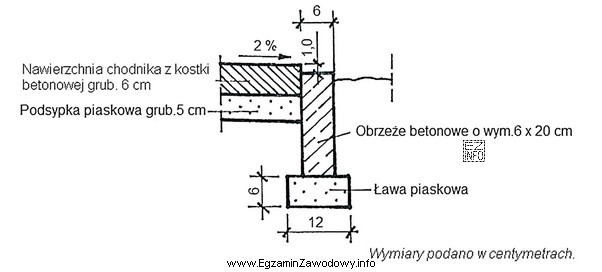

W takich zadaniach kluczowa jest poprawna interpretacja rysunku szczegółu konstrukcyjnego (detalu). Pytanie dotyczy głębokości posadowienia ławy piaskowej pod obrzeże, czyli tego, jak głęboko (pionowo) znajduje się ława w odniesieniu do powierzchni nawierzchni, która jest poziomem odniesienia.
Aby wybrać poprawną wartość, należy:
- zidentyfikować na przekroju, gdzie jest powierzchnia nawierzchni (górna krawędź warstw nawierzchni),
- zlokalizować ławę piaskową (warstwę pod obrzeżem, na której jest ono oparte),
- odczytać wymiar pionowy pokazujący odległość między tymi dwoma poziomami.
Odpowiedź "27 cm" jest prawidłowa, ponieważ odpowiada właśnie tej pionowej odległości wskazanej na rysunku dla posadowienia ławy względem powierzchni nawierzchni.
Dlaczego pozostałe odpowiedzi są błędne? Wartości "11 cm" i "12 cm" typowo odpowiadają grubościom pojedynczych warstw (np. podsypki, warstwy wyrównawczej lub fragmentu konstrukcji) albo innym lokalnym wymiarom przy obrzeżu. Nie opisują one pełnej głębokości posadowienia względem powierzchni nawierzchni. Z kolei "26 cm" jest wartością bardzo zbliżoną do poprawnej i często wynika z niedokładnego odczytu (np. pomylenia punktu odniesienia, odczytu z innej linii wymiarowej lub przeoczenia dodatkowego elementu grubości).
Wskazówka egzaminacyjna: zawsze sprawdzaj, do jakich dokładnie dwóch poziomów odnosi się wymiar (strzałki/znaczniki), i czy jest to wymiar pionowy "od powierzchni" czy np. "od spodu warstwy". To eliminuje pomyłki wynikające z podobnych liczb na detalu.
