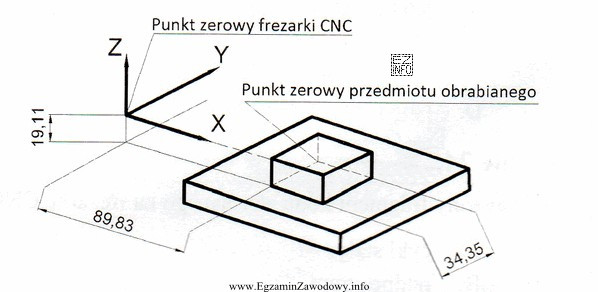

W zadaniach o położeniu punktu zerowego przedmiotu na frezarce CNC kluczowe jest rozróżnienie, co jest bazą oraz względem czego podano odległości na rysunku ustawienia. Punkt zerowy (często wykorzystywany jako układ WCS w sterowaniu) opisuje się trzema współrzędnymi: X, Y i Z.
Dlaczego poprawna jest odpowiedź "X89,83 Y34,35 Z-19.11"? Ponieważ stanowi spójny komplet wartości dla wszystkich osi: w osi X i Y współrzędne są dodatnie (punkt leży w dodatnich zwrotach tych osi względem bazy), a w osi Z wartość jest ujemna, co w praktyce często oznacza, że punkt zerowy znajduje się poniżej przyjętej płaszczyzny odniesienia (np. gdy Z=0 przyjęto na powierzchni, a punkt zerowy jest na poziomie niższym).
Pozostałe odpowiedzi reprezentują typowe błędy:
- "X19,ll Y89,33 Z34,35" – wygląda jak zamiana osi lub przepisanie liczb do niewłaściwych współrzędnych; dodatkowo pojawia się niejednoznaczny zapis "ll".
- "X-19,ll Y89,33 Z34.35" – oprócz potencjalnej zamiany wartości zawiera błędny znak w osi X oraz niespójny separator dziesiętny (kropka), co w zadaniach egzaminacyjnych bywa sygnałem odpowiedzi niepoprawnej.
- "X89,83 Y-34,35 Z19.11" – zawiera odwrócony znak w osi Y oraz dodatnią wartość Z, co nie pasuje do typowej interpretacji rysunku, jeśli punkt ma być poniżej płaszczyzny odniesienia.
Wskazówka egzaminacyjna: zawsze sprawdź (1) zwroty osi na rysunku, (2) gdzie jest przyjęte Z=0, (3) czy znaki plus/minus są logiczne względem położenia punktu, oraz (4) czy zapis liczbowy jest spójny (przecinek/kropka).
