KWALIFIKACJA MEC5 - CZERWIEC 2022



PYTANIE NR 38.

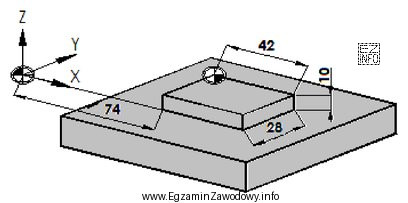

W którym bloku podano wartości przesunięcia punktu zerowego obrabianego przedmiotu zgodne z przedstawionym rysunkiem?
W którym bloku podano wartości przesunięcia punktu
A.
B.
C.
D.
Wyjaśnienie poprawnej odpowiedzi:
Na rysunku przedstawiono obrabiany przedmiot z zaznaczonymi wymiarami w osiach X, Y i Z. Wartości X=74 i Y=28 są zgodne z rysunkiem. Wysokość przedmiotu (Z) wynosi 10, co również zgadza się z odpowiedzią "G54 X74 Y28 Z10". Pozostałe odpowiedzi nie odzwierciedlają poprawnie wszystkich wymiarów przedstawionych na rysunku.
