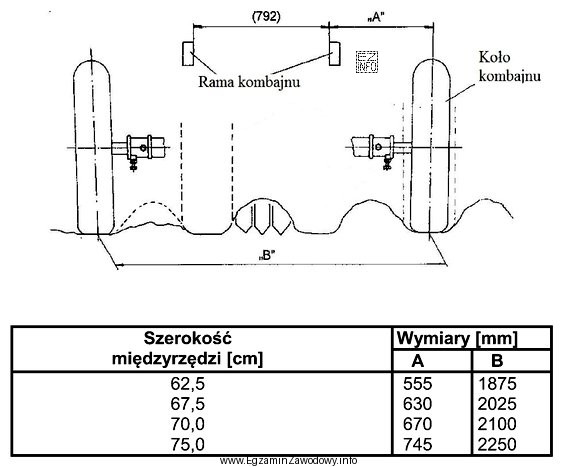

W tym typie zadania nie wystarcza sama znajomość definicji rozstawu kół – trzeba jeszcze poprawnie zinterpretować schemat ustawienia kół jezdnych kombajnu (lub maszyny współpracującej) dla podanego rozstawu kół ciągnika. Wielkość "A" jest opisana jako odległość osi opony od ramy kombajnu, więc punkt odniesienia to nie krawędź opony ani obręcz, tylko oś koła (oś symetrii opony/koła) względem wskazanego elementu ramy.
Przy rozstawie kół ciągnika równym 150 cm należy – zgodnie ze schematem – wykonać odczyt lub obliczenie przewidziane przez konstrukcję agregatu. W praktyce takie schematy pokazują zależności położenia kół maszyny od rozstawu ciągnika (żeby zestaw jechał w jednym torze, nie ocierał o ramę i zachował właściwą szerokość roboczą).
Kluczowe kroki rozwiązania:
- odczytać z treści zadania parametr wejściowy: rozstaw 150 cm,
- na schemacie znaleźć wymiar/odcinek odpowiadający "A" i sposób jego wyznaczania,
- zastosować wskazaną na rysunku zależność (odczyt, skala lub proste przeliczenie),
- na końcu upewnić się co do jednostek i podać wynik w milimetrach.
Odpowiedź "745 mm" jest zgodna z wyznaczeniem wartości "A" dla rozstawu 150 cm według schematu oraz z zapisem w jednostkach wymaganych w odpowiedziach.
Pozostałe propozycje (630 mm, 670 mm, 555 mm) są typowymi wynikami błędów: odczytu niewłaściwego wymiaru z rysunku, pomylenia punktu odniesienia (krawędź opony zamiast osi), zastosowania niewłaściwej skali albo niekonsekwencji jednostek (np. pozostawienia wartości w cm lub błędnego przeliczenia na mm). Na egzaminie warto zawsze sprawdzić, czy liczba końcowa odpowiada dokładnie temu, co opisuje litera "A" w treści zadania.
