W doborze łożyska do silnika elektrycznego kluczowe są trzy wymiary graniczne:
- d – średnica otworu łożyska (musi pasować do średnicy wału),
- D – średnica zewnętrzna łożyska (musi pasować do gniazda w tarczy/oprawie łożyskowej),
- B – szerokość łożyska (musi odpowiadać dostępnej szerokości w tarczy/oprawie oraz wymaganiom konstrukcji).

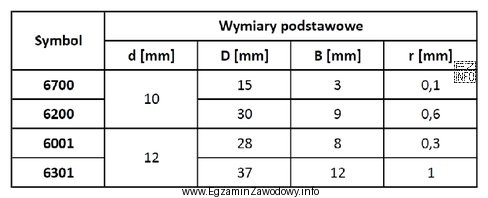

W zadaniu podano: d = 12 mm, D = 37 mm, B = 12 mm. Należy więc w tabeli łożysk odszukać pozycję, w której wszystkie trzy wymiary są identyczne. Odpowiedź "6301" jest właściwa, ponieważ jest to jedyny wskazany wariant, który (zgodnie z tabelą do zadania) odpowiada temu kompletowi wymiarów.
Pozostałe oznaczenia są niepoprawne z typowych powodów spotykanych przy doborze z katalogu:
- "6200" – reprezentuje inny zestaw wymiarów granicznych, więc nie spełni jednocześnie warunku dla d, D i B; nawet jeśli jeden parametr mógłby się kojarzyć z pasowaniem, pozostałe nie będą zgodne.
- "6001" – oznaczenie z innej podserii, co przekłada się na inne wartości D i/lub B; częsty błąd to sugerowanie się podobnym zapisem bez sprawdzenia pełnej trójki wymiarów.
- "6700" – należy do innej grupy łożysk o odmiennych wymiarach, więc nie będzie pasować do podanego gniazda i szerokości tarczy.
Wskazówka egzaminacyjna: zawsze wykonaj kontrolę "3/3" (d, D i B). Dopasowanie tylko średnicy wału jest niewystarczające, bo łożysko może wtedy nie wejść w tarczę łożyskową albo będzie miało złą szerokość i spowoduje problemy montażowe.
