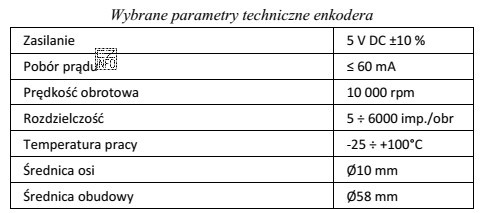

W tabelach parametrów technicznych czujników i enkoderów napięcie zasilania często podaje się jako wartość nominalną z tolerancją, np. 5 V DC ±10%. Taki zapis nie oznacza jednej "idealnej" wartości, tylko przedział napięć, w którym producent gwarantuje prawidłową pracę urządzenia.
Aby wyznaczyć granice przedziału, oblicza się 10% z wartości nominalnej:
- 10% z 5 V = 5 V × 0,10 = 0,5 V
- dolna granica: 5 V − 0,5 V = 4,5 V
- górna granica: 5 V + 0,5 V = 5,5 V
Teraz wystarczy sprawdzić podane odpowiedzi. Wartość 5,4 V DC spełnia warunek 4,5 V ≤ 5,4 V ≤ 5,5 V, więc mieści się w dopuszczalnym zakresie i pozwala na prawidłową pracę enkodera.
Dlaczego pozostałe wartości są błędne? 4,4 V DC jest poniżej dolnej granicy 4,5 V, co może powodować niestabilne działanie elektroniki lub błędne poziomy sygnałów. 10,0 V DC oraz 15,0 V DC znacznie przekraczają 5,5 V, czyli górny limit tolerancji; w praktyce grozi to przegrzaniem, uszkodzeniem elementów wejściowych lub całego enkodera.
W zadaniach egzaminacyjnych kluczowe jest, by tolerancję ± traktować jako odchyłkę w obie strony oraz zawsze liczyć ją procentowo od wartości nominalnej. To bezpośrednio przekłada się na dobór zasilacza w szafie sterowniczej i ocenę spadków napięć w instalacji.
