KWALIFIKACJA ELE5 - CZERWIEC 2024



PYTANIE NR 39.
Na podstawie zawartych w tabeli wyników pomiarów rezystancji wykonanych na zaciskach L1 i N grzejnika jednofazowego, przedstawionego na schemacie, określ stan techniczny jego grzałek.

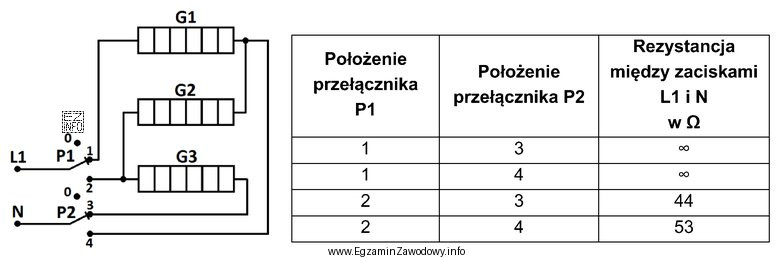

Ilustracja przedstawia schemat elektryczny oraz tabelę wyników pomiarów rezystancji dla grzejnika jednofazowego.
A.
B.
C.
D.
Wyjaśnienie poprawnej odpowiedzi:
Wyniki pomiarów rezystancji między L1 i N należy odnieść do schematu połączeń grzałek.
Jeżeli dla toru związanego z G1 pomiar wskazuje brak ciągłości (przerwa), a konfiguracje obejmujące pozostałe grzałki dają logiczne, skończone wartości, oznacza to, że uszkodzona jest wyłącznie grzałka G1.

Pełne wyjaśnienie:

Diagnoza stanu grzałek na podstawie tabeli pomiarów rezystancji polega na powiązaniu odczytów (między L1 i N) z tym, które elementy w danej konfiguracji tworzą zamknięty obwód. Grzałki w grzejniku jednofazowym są elementami rezystancyjnymi: gdy są sprawne i prawidłowo podłączone, omomierz powinien pokazać skończoną rezystancję. Gdy występuje przerwa w grzałce (lub jej obwodzie), typowy wynik to OL/∞ lub wartość ekstremalnie duża.

W przedstawionych wynikach wniosek "uszkodzona jest tylko grzałka G1" jest właściwy wtedy, gdy:

  • pomiar w wariantach, w których prąd pomiarowy musiałby płynąć przez G1, wskazuje przerwę (brak ciągłości),
  • jednocześnie warianty wykorzystujące G2 i G3 (zgodnie ze schematem) dają spójne, skończone wartości rezystancji, co potwierdza ich sprawność,
  • nie ma przesłanek do zwarcia (np. podejrzanie małej rezystancji) ani do uszkodzenia wszystkich torów naraz.

Dlaczego pozostałe odpowiedzi są błędne?

  • "Sprawna jest tylko grzałka G3." – ta teza wymagałaby, aby konfiguracje obejmujące G2 również wskazywały przerwę lub nielogiczne wyniki. Skoro odczyty dla torów bez G1 pozostają poprawne, nie ma podstaw do uznania G2 za uszkodzoną.
  • "Wszystkie grzałki są uszkodzone." – przy takim stanie oczekiwalibyśmy braku ciągłości we wszystkich konfiguracjach albo wyników świadczących o awarii w każdym torze. Spójne, skończone rezystancje dla części układu temu przeczą.
  • "Wszystkie grzałki są sprawne." – jest sprzeczne z obecnością wskazań przerwy (OL/∞) w konfiguracjach wymagających ciągłości przez G1.

Wskazówka egzaminacyjna: zawsze sprawdzaj, które elementy znajdują się w torze pomiarowym w danym wariancie oraz czy wynik jest "fizycznie możliwy" dla elementu rezystancyjnego.

Dodatkowe pytania

Dodatkowe pytania (FAQ):
Jak interpretować wynik OL/∞ przy pomiarze rezystancji grzałki?
Wskazanie OL lub ∞ zwykle oznacza przerwę w obwodzie: uszkodzoną grzałkę, rozłączone złącze albo przerwany przewód. Dla sprawnej grzałki omomierz powinien pokazać wartość skończoną, zależną od mocy i napięcia urządzenia.
Co oznacza bardzo mała rezystancja zmierzona na zaciskach grzejnika?
Bardzo mała rezystancja (nietypowo niska jak na grzałkę) może wskazywać na zwarcie w elemencie grzejnym lub w okablowaniu. W praktyce trzeba potwierdzić to dodatkowym pomiarem i oględzinami, bo zbyt niska wartość może też wynikać z błędu pomiaru.
Jakie są typowe przyczyny uszkodzenia grzałki elektrycznej?
Najczęstsze przyczyny to przepalenie (przerwa), przegrzewanie, praca bez właściwego odbioru ciepła, uszkodzenia mechaniczne oraz korozja/utlenianie połączeń. W urządzeniach z automatyką awarię może powodować też luźny styk, a nie sama grzałka.
Jak działa wnioskowanie z tabeli pomiarów rezystancji kilku grzałek?
Porównujesz, które grzałki są w torze dla danego pomiaru (na podstawie schematu), a potem sprawdzasz, czy wynik jest spójny: przerwa w torze daje OL/∞, a sprawny tor daje skończoną rezystancję. Zestawiając kilka pomiarów, identyfikujesz uszkodzony element.
Dlaczego do diagnozy potrzebny jest jednocześnie schemat i tabela?
Sama tabela mówi tylko, jakie są odczyty między L1 i N, ale schemat wyjaśnia, przez które grzałki płynie prąd pomiarowy w danej konfiguracji. Bez schematu nie da się przypisać zmierzonej rezystancji do konkretnej grzałki lub gałęzi układu.
Czy pomiar rezystancji grzałki wykonuje się przy włączonym zasilaniu?
Nie. Pomiar rezystancji wykonuje się po odłączeniu zasilania i upewnieniu się, że na zaciskach nie ma napięcia. Omomierz podaje własny mały prąd pomiarowy; obecność napięcia zewnętrznego może zafałszować wynik i uszkodzić miernik.
Jakie błędy najczęściej popełnia się przy pomiarze rezystancji grzałek?
Typowe błędy to: pomiar na nieodłączonym zasilaniu, brak rozpięcia elementu (prądy upływu przez inne gałęzie), złe ustawienie zakresu miernika oraz nieuwzględnienie rezystancji przewodów i styków. Często myli się też OL/∞ z "dużą, ale poprawną" wartością.
Jak sprawdzić, czy problemem jest grzałka czy okablowanie?
Najpewniej: odłącz grzałkę od reszty obwodu i zmierz ją bezpośrednio na jej zaciskach. Jeśli nadal jest OL/∞, to przerwa jest w grzałce. Jeśli wynik jest poprawny, a wcześniej był OL/∞, problem leży w połączeniach, przewodach, złączach lub elementach sterowania.
Jaką rolę ma pomiar ciągłości w diagnozie elementów grzejnych?
Test ciągłości to szybka forma sprawdzenia, czy obwód jest zamknięty. Dla sprawnej grzałki zwykle otrzymasz sygnał ciągłości i niską/skończoną wartość. Brak ciągłości (cisza, OL) sugeruje przerwę. Wynik trzeba jednak interpretować z uwzględnieniem schematu połączeń.
Czy technik gazownictwa może spotkać się z diagnostyką grzałek w praktyce?
Tak, ponieważ w urządzeniach i instalacjach związanych z gazem występują elementy elektryczne: automatyka, zabezpieczenia, podgrzewacze, elementy przeciwzamrożeniowe czy grzałki pomocnicze. Umiejętność bezpiecznego pomiaru i wnioskowania z rezystancji pomaga w podstawowej diagnostyce i kwalifikacji usterki.
info

Około 67% zdających odpowiada poprawnie na to pytanie. średnie
