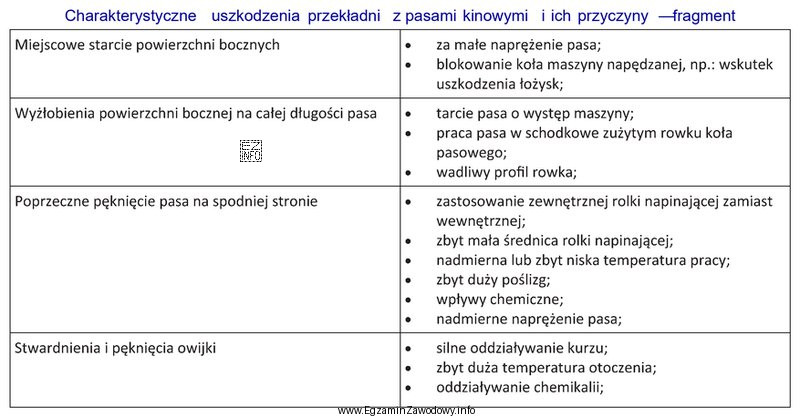

Objaw opisany w pytaniu – poprzeczne pęknięcie pasa klinowego na spodniej (wewnętrznej) stronie – jest charakterystyczny dla uszkodzeń wynikających głównie z nadmiernego cyklicznego zginania pasa w trakcie pracy napędu. W napędzie pasowym pas wielokrotnie "owija się" na kołach pasowych i na rolce napinającej, a każdorazowe przejście przez element o małej średnicy oznacza mały promień gięcia i większe odkształcenia warstw pasa.
Dlaczego poprawna jest odpowiedź: "zbyt mała średnica rolki napinającej"?
- Rolka napinająca (zwłaszcza, gdy jest zbyt mała) wymusza ostre ugięcie pasa.
- Od strony spodniej (wewnętrznej) powstają największe odkształcenia podczas zginania, dlatego pęknięcia często inicjują się właśnie tam.
- Mechanizm ma charakter zmęczeniowy: dużo cykli zginania + duża amplituda odkształceń → mikropęknięcia → pęknięcia poprzeczne.
Dlaczego pozostałe odpowiedzi nie pasują do tego objawu?
- Tarcie pasa o występ maszyny zwykle powoduje ślady miejscowego przetarcia, nadtopienia, ubytki materiału lub uszkodzenia krawędzi, a nie typowy, powtarzalny obraz pęknięć poprzecznych od strony wewnętrznej wynikających ze zginania.
- Zbyt duża temperatura otoczenia może przyspieszać starzenie mieszanki gumowej i skracać żywotność pasa, ale sama w sobie nie jest najbardziej charakterystyczną przyczyną poprzecznych pęknięć "od spodu". W praktyce częściej szuka się wówczas problemów z wentylacją, osłonami, poślizgiem lub przegrzewaniem układu, a nie jedynie temperatury otoczenia.
- Wadliwy profil rowka (niewłaściwy kształt/zużycie rowka koła pasowego) częściej prowadzi do poślizgu, nierównomiernego zużycia boków pasa, przegrzewania, pylenia lub uszkodzeń powierzchni roboczych. Nie jest to najbardziej typowe wyjaśnienie dla pęknięć poprzecznych na stronie wewnętrznej.
Wskazówka egzaminacyjna: jeśli w opisie pojawiają się pęknięcia poprzeczne od strony wewnętrznej, w pierwszej kolejności myśl o zbyt małej średnicy elementu, na którym pas jest zginany (rolka/koło) oraz o warunkach wymuszających nadmierne ugięcie.
