KWALIFIKACJA DRM4 - CZERWIEC 2023



PYTANIE NR 16.

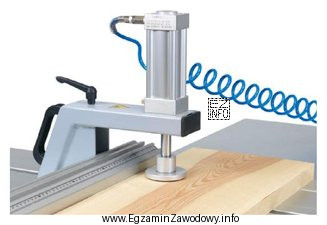

Na przedstawionej ilustracji element drewniany jest zamocowany do stołu obrabiarki za pomocą docisku
Ilustracja przedstawia element drewniany zamocowany do stołu obrabiarki za pomocą docisku pneumatycznego.
A.
B.
C.
D.
Wyjaśnienie poprawnej odpowiedzi:
Docisk pneumatyczny rozpoznaje się po obecności elementów układu pneumatycznego (np. siłownika i doprowadzenia sprężonego powietrza), które wytwarzają nacisk bez ręcznego dokręcania. Docisk śrubowy wymaga pokrętła/śruby, sprężynowy opiera się na sprężynie, a mimośrodowy na dźwigni z krzywką.

Pełne wyjaśnienie:

W tym zadaniu sprawdzana jest umiejętność rozpoznania rodzaju docisku użytego do zamocowania elementu drewnianego na stole obrabiarki. Poprawna odpowiedź to "pneumatycznego.", ponieważ docisk pneumatyczny działa dzięki energii sprężonego powietrza i zwykle ma cechy charakterystyczne, takie jak siłownik (element wykonawczy) oraz przewód lub króciec doprowadzający powietrze.

Dlaczego pozostałe odpowiedzi nie pasują:

  • "sprężynowego." – docisk sprężynowy wykorzystuje sprężynę jako źródło siły docisku. W praktyce widać element sprężysty lub mechanizm, w którym sprężyna utrzymuje nacisk. Nie ma potrzeby zasilania powietrzem ani widocznych elementów pneumatyki.
  • "śrubowego." – docisk śrubowy jest uruchamiany ręcznie przez dokręcanie śruby (pokrętło, rączka, trzpień gwintowany). Kluczową cechą jest gwint i mechaniczne dokręcanie, a nie siłownik zasilany powietrzem.
  • "mimośrodowego." – docisk mimośrodowy wykorzystuje mimośród (krzywkę), zwykle obsługiwany dźwignią. Zacisk uzyskuje się przez obrót mimośrodu, co daje szybkie zaciśnięcie, ale bez elementów pneumatycznych.

Wskazówka egzaminacyjna: przy pytaniach z ilustracją szukaj "źródła siły". Jeśli nacisk powstaje z układu zasilania (powietrze) – będzie to docisk pneumatyczny. Jeśli siła wynika z dokręcania – śrubowy. Jeśli z ugięcia sprężyny – sprężynowy. Jeśli z obrotu krzywki/dźwigni – mimośrodowy.

Dodatkowe pytania

Dodatkowe pytania (FAQ):
Co to jest docisk pneumatyczny w stolarstwie?
Docisk pneumatyczny to element mocujący, który wytwarza siłę zacisku dzięki sprężonemu powietrzu. Najczęściej wykorzystuje siłownik, który dociska detal do stołu lub prowadnicy. Daje szybkie i powtarzalne mocowanie, szczególnie w pracach seryjnych.
Jak rozpoznać na ilustracji, że docisk jest pneumatyczny?
Szukaj elementów typowych dla pneumatyki: siłownika (korpusu z tłoczyskiem) oraz przewodu/króćca doprowadzającego powietrze. Jeśli docisk działa bez ręcznego dokręcania śruby i wygląda na sterowany "z zasilania", to zwykle wskazuje na rozwiązanie pneumatyczne.
Dlaczego docisk śrubowy nie jest dociskiem pneumatycznym?
Docisk śrubowy działa wyłącznie mechanicznie: siła docisku powstaje z dokręcania gwintu (śruby, pokrętła, rączki). Nie potrzebuje zasilania sprężonym powietrzem ani siłownika. Na ilustracji często widać wyraźny trzpień gwintowany i element do kręcenia.
Co odróżnia docisk mimośrodowy od pneumatycznego?
Docisk mimośrodowy zaciska detal przez obrót mimośrodu (krzywki), zwykle obsługiwany dźwignią. Jest szybki, ale wciąż czysto mechaniczny. Docisk pneumatyczny ma elementy zasilania i siłownik, a siła docisku wynika z ciśnienia powietrza, nie z dźwigni.
Kiedy w warsztacie stosuje się docisk pneumatyczny?
Najczęściej wtedy, gdy liczy się szybkość i powtarzalność mocowania: przy produkcji seryjnej, na stanowiskach z częstymi powtórzeniami operacji lub tam, gdzie docisk ma być uruchamiany jednym ruchem (np. pedałem). Ułatwia też utrzymanie stałej siły nacisku.
Jakie są zalety docisku pneumatycznego przy obróbce drewna?
Do typowych zalet należą: szybkie zaciśnięcie i zwolnienie detalu, powtarzalność ustawienia, możliwość sterowania z pulpitu/pedału oraz mniejsze zmęczenie operatora. Przy dobrze dobranym osprzęcie poprawia organizację pracy i ogranicza ryzyko przesunięcia detalu.
Jakie błędy najczęściej robi się przy rozpoznawaniu docisków na rysunku?
Najczęstszy błąd to wybór "najbardziej znanego" docisku (śrubowego) bez analizy cech szczególnych. Uczniowie mylą też dźwignię mimośrodu z elementem pneumatyki albo nie zauważają przewodu doprowadzającego powietrze. Warto szukać źródła siły docisku.
Czy docisk sprężynowy może wyglądać podobnie do pneumatycznego?
Bywa, że oba mają ruchomy element dociskający, ale różni je źródło nacisku. Sprężynowy ma sprężynę (lub mechanizm sprężysty), a pneumatyczny ma siłownik i połączenia do zasilania powietrzem. Jeśli widzisz przewód/króciec i korpus siłownika, to wskazuje na pneumatyczny.
Jak sprawdzić, czy docisk pneumatyczny jest bezpieczny w użyciu?
Należy upewnić się, że detal jest stabilnie zamocowany, a siła docisku jest wystarczająca do danej operacji. Sprawdza się też szczelność układu, stan przewodów i elementów ruchomych oraz poprawne sterowanie. W praktyce ważne jest też trzymanie rąk poza strefą zacisku.
Jak przygotować się do pytań o osprzęt obrabiarki na egzaminie stolarza?
Ćwicz rozpoznawanie typowych elementów na zdjęciach i schematach: rodzaje docisków, prowadnice, osłony, elementy stołu roboczego. Ucz się cech rozpoznawczych (gwint, sprężyna, mimośród, siłownik i przewody). Pomaga też praca z realnym osprzętem w pracowni.
info

Statystycznie 69% uczniów zna prawidłową odpowiedź. średnie

Eksperci podkreślają: "Docisk pneumatyczny rozpoznaje się po obecności elementów układu pneumatycznego (np. siłownika i doprowadzenia sprężonego powietrza), które wytwarzają nacisk bez ręcznego dokręcania."
