KWALIFIKACJA BUD19 - CZERWIEC 2022 (test 2)



PYTANIE NR 1.

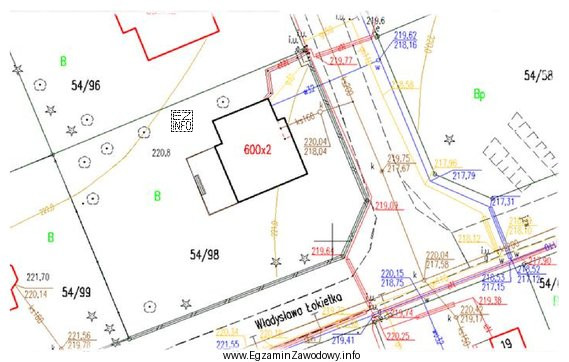

Na przedstawionym fragmencie mapy do celów projektowych kolorem niebieskim oznaczono sieć
Ilustracja przedstawia fragment mapy do celów projektowych, która jest związana z kwalifikacją zawodową TECHNIK GEODETA -
A.
B.
C.
D.
Wyjaśnienie poprawnej odpowiedzi:
Kolor niebieski na mapach geodezyjnych i mapach do celów projektowych jest typowo kojarzony z elementami związanymi z wodą.
Dlatego sieć oznaczona na fragmencie mapy kolorem niebieskim interpretuje się jako sieć wodociągową, a nie gazową, elektroenergetyczną ani ciepłowniczą.

Pełne wyjaśnienie:

W geodezji, podczas analizy mapy do celów projektowych, jednym z podstawowych zadań jest rozpoznanie rodzaju uzbrojenia terenu przedstawionego na rysunku. W praktyce stosuje się konwencje kartograficzne, w których barwa niebieska jest na ogół powiązana z tematyką wody (np. sieci i obiekty wodne). Z tego powodu sieć oznaczona kolorem niebieskim interpretuje się jako sieć wodociągowa.

Pozostałe odpowiedzi są nieprawidłowe, bo odnoszą się do innych branż uzbrojenia terenu:

  • Sieć ciepłownicza jest prezentowana w dokumentacji w sposób odmienny (inne znaki i zwyczajowo inna kolorystyka), aby nie mylić jej z sieciami "wodnymi".
  • Sieć gazowa również ma własne oznaczenia i nie powinna być utożsamiana z barwą niebieską; mylenie tych sieci prowadzi do błędnej oceny kolizji i ryzyka w terenie.
  • Sieć elektroenergetyczna rozpoznaje się po charakterystycznych znakach linii/kabli i obiektów elektroenergetycznych, a nie po barwie kojarzonej z wodą.

Wskazówka egzaminacyjna: nawet jeśli znasz typową kolorystykę, zawsze zwracaj uwagę na to, że kluczowa jest legenda i sposób prezentacji na konkretnym fragmencie mapy. Na egzaminie odpowiedź wynika z przyjętej konwencji dla map do celów projektowych i rozpoznania rodzaju sieci na ilustracji.

Dodatkowe pytania

Dodatkowe pytania (FAQ):
Co to jest mapa do celów projektowych i do czego służy?
Mapa do celów projektowych to opracowanie geodezyjne wykorzystywane przy projektowaniu inwestycji. Pokazuje m.in. granice, ukształtowanie oraz uzbrojenie terenu, aby projektant mógł ocenić warunki posadowienia i możliwe kolizje z istniejącymi sieciami.
Jak rozpoznać sieć wodociągową na mapie do celów projektowych?
Najpewniejsza metoda to odczytanie legendy mapy i identyfikacja znaków umownych. Dodatkowo często pomaga konwencja barwna, w której elementy związane z wodą bywają oznaczane na niebiesko, ale zawsze weryfikuj to z legendą.
Dlaczego na mapach często używa się koloru niebieskiego dla wody?
To utrwalona konwencja kartograficzna: niebieski kojarzy się z wodą i obiektami hydrograficznymi. Dzięki temu mapę czyta się szybciej i łatwiej wychwycić elementy "wodne". W zadaniach egzaminacyjnych ta konwencja bywa wykorzystywana do rozpoznawania sieci.
Czy kolor na mapie zawsze jednoznacznie określa rodzaj sieci?
Nie zawsze. Kolorystyka bywa zależna od przyjętej instrukcji, skali, wydruku i oprogramowania. Dlatego w praktyce kluczowa jest legenda i znaki umowne, a kolor traktuje się pomocniczo. Na egzaminie zwykle obowiązuje konwencja przyjęta dla danego typu mapy.
Jakie są typowe błędy przy rozpoznawaniu sieci uzbrojenia terenu?
Najczęściej: mylenie podobnych linii bez sprawdzenia opisu/legendy, sugerowanie się wyłącznie kolorem, pomijanie oznaczeń punktowych (np. armatury), oraz przenoszenie nawyków z innych map. Warto ćwiczyć na wielu przykładach map z legendą.
Jak odróżnić sieć gazową od wodociągowej na mapie?
Odróżnia się je po znakach umownych i opisach (np. skróty, średnice, elementy armatury) oraz po legendzie. Kolor może pomagać, ale nie jest jedynym kryterium. W zadaniach testowych poprawna identyfikacja wynika z przyjętej symboliki dla danej mapy.
Co oznacza uzbrojenie terenu na mapie geodezyjnej?
Uzbrojenie terenu to infrastruktura podziemna i naziemna, np. sieci: wodociągowa, kanalizacyjna, gazowa, elektroenergetyczna, teletechniczna czy ciepłownicza. Na mapie przedstawia się je znakami i opisami, aby można było planować prace bez kolizji.
Kiedy geodeta korzysta z mapy do celów projektowych w pracy?
Korzysta się z niej przy przygotowaniu dokumentacji do projektu budowlanego, analizie przebiegu sieci, ocenie kolizji, wytyczaniu obiektów oraz w uzgodnieniach z projektantami. To jeden z podstawowych dokumentów w procesie inwestycyjnym i planowaniu prac w terenie.
Jak uczyć się oznaczeń sieci na mapach do egzaminu technika geodety?
Skuteczna metoda to praca z mapami przykładowymi: najpierw czytanie legendy, potem rozpoznawanie sieci "po śladach" i opisach, a na końcu szybkie testy bez legendy. Pomaga też tworzenie własnych fiszek: znak → nazwa sieci → typowe elementy.
Czy na egzaminie trzeba umieć rozpoznać sieci bez legendy?
Często tak, bo zadanie może polegać na identyfikacji na fragmencie mapy. Wtedy liczy się znajomość typowych znaków i konwencji prezentacji. W praktyce zawodowej legenda jest kluczowa, ale na egzaminie sprawdza się również rozpoznawanie "z pamięci".
info

Około 64% zdających odpowiada poprawnie na to pytanie. średnie

Materiały:

  • Materiały dydaktyczne z czytania map do celów projektowych (oznaczenia uzbrojenia terenu, legenda)
  • Przykładowe mapy do celów projektowych z legendą (ćwiczenia w rozpoznawaniu sieci)
  • Podręczniki/opracowania z kartografii geodezyjnej i zasad prezentacji uzbrojenia terenu
