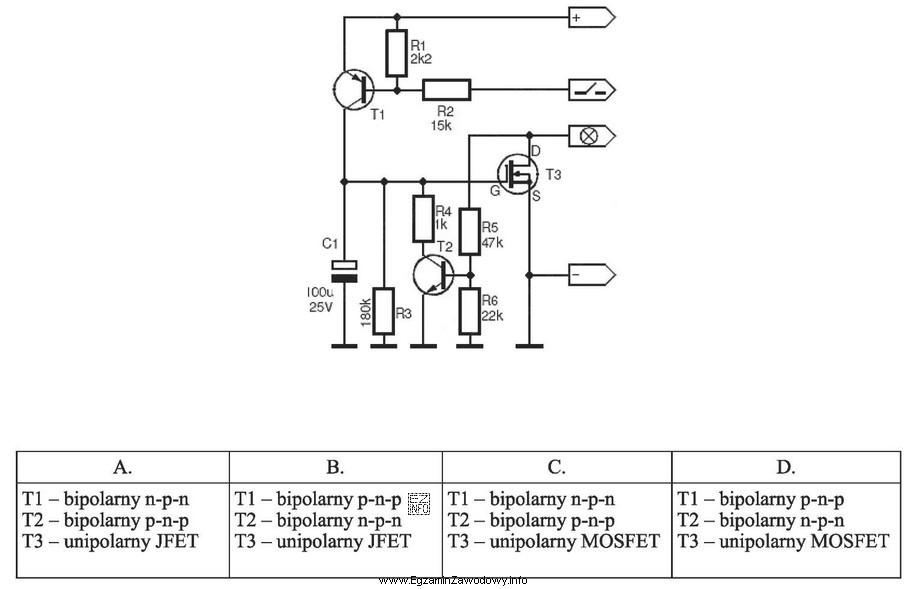

Poprawna odpowiedź: D. W schematach ideowych typ tranzystora wynika bezpośrednio z jego symbolu graficznego, dlatego kluczowe jest rozpoznanie cech charakterystycznych dla BJT (bipolarnych) oraz MOSFET.
T1 – tranzystor p-n-p. O typie p-n-p decyduje kierunek strzałki na emiterze: gdy strzałka jest skierowana do bazy, oznacza to p-n-p. W praktyce w układach opóźniających (np. oświetlenia wnętrza) taki tranzystor bywa użyty jako element wejściowy reagujący na sygnał z krańcówki drzwi lub sterowania z modułu.
T2 – tranzystor n-p-n. Dla n-p-n strzałka emitera jest skierowana od bazy (na zewnątrz symbolu). Taki tranzystor często pracuje jako wzmacniacz lub stopień pośredni sterujący kolejnym elementem wykonawczym.
T3 – tranzystor MOSFET. MOSFET rozpoznaje się po symbolu bramki odseparowanej (widoczna przerwa izolacji) oraz typowych oznaczeniach elektrod: G (bramka), D (dren), S (źródło). W układach samochodowych MOSFET bywa kluczem mocy dla żarówki/LED, bo ma małą rezystancję w stanie przewodzenia i dobrze znosi prądy obciążenia.
Dlaczego pozostałe odpowiedzi są błędne?
- A i B i C (różne kombinacje typów) są niezgodne z symbolami na schemacie: zamieniają regułę strzałki emitera dla p-n-p/n-p-n albo traktują T3 jak tranzystor bipolarny, ignorując izolowaną bramkę MOSFET.
- Częsty błąd to kierowanie się samym oznaczeniem "T" i pomijanie detali symbolu; w tym zadaniu to właśnie detale (strzałka, przerwa bramki, opisy G-D-S) rozstrzygają jednoznacznie.
Wskazówka egzaminacyjna: zapamiętaj prostą regułę: p-n-p = strzałka do bazy, n-p-n = strzałka od bazy. MOSFET rozpoznasz po "oddzielonej" bramce oraz podpisach G/D/S zamiast B/C/E.
