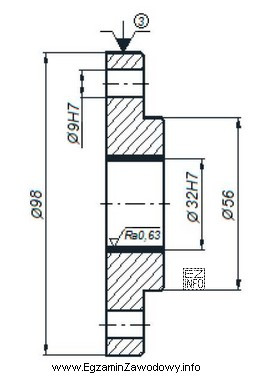

Rysunek operacyjny służy do przekazania informacji, co dokładnie ma być obrabiane w danej operacji oraz jakie wymagania (wymiarowe i dokładnościowe) trzeba osiągnąć. W praktyce cecha przeznaczona do obróbki jest wskazywana poprzez wymiar z odpowiednim zapisem tolerancji, czasem także dodatkowymi symbolami technologicznymi (w zależności od przyjętej dokumentacji).
Odpowiedź otworu Ø32H7 jest właściwa, ponieważ dotyczy cechy typu otwór oraz zawiera zapis tolerancji, który wskazuje na wymagany poziom dokładności wykonania. Taki zapis jest typowy dla otworów wykonywanych z większą dokładnością, np. po operacjach wykańczających (rozwiercanie, wytaczanie), gdzie kontrola wymiaru jest szczególnie istotna.
Pozostałe odpowiedzi są nieprawidłowe z następujących powodów:
- otworu Ø9H7 – to inny otwór (inna średnica). Jeśli na rysunku operacyjnym zaznaczono obróbkę Ø32H7, wybór Ø9H7 oznacza błędną identyfikację cechy (częsty błąd nieuwagi przy wielu podobnych wymiarach).
- zewnętrznej średnicy Ø56 – dotyczy średnicy zewnętrznej, a nie otworu. Mylenie średnicy zewnętrznej z otworem wynika zwykle z automatycznego skanowania rysunku bez rozpoznania rodzaju cechy.
- zewnętrznej średnicy Ø98 – analogicznie dotyczy powierzchni zewnętrznej i dodatkowo jest znacznie większa, co może kusić wyborem na zasadzie "najbardziej rzuca się w oczy", a nie na podstawie zapisu technologicznego.
Wskazówka egzaminacyjna: przy takich pytaniach najpierw rozstrzygnij, czy odpowiedzi dotyczą otworu czy średnicy zewnętrznej, a dopiero potem porównuj wartości liczbowe i tolerancje. To zmniejsza ryzyko pomyłki wynikającej z pośpiechu.
