KWALIFIKACJA MEC8 - STYCZEŃ 2019



PYTANIE NR 14.
Na przedstawionym rysunku pracownik wykonuje proces cięcia z zastosowaniem

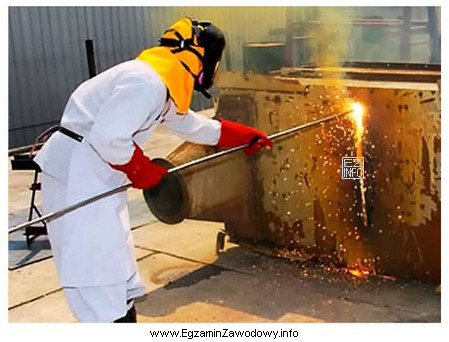

Ilustracja przedstawia pracownika wykonującego proces cięcia przy użyciu lancy tlenowej.
A.
B.
C.
D.
Wyjaśnienie poprawnej odpowiedzi:
"Lanca tlenowa" służy do cięcia termicznego przez intensywne utlenianie materiału w strumieniu tlenu; na rysunkach zwykle widać prostą lancę/pręt i silny, jasny płomień z dużą ilością iskier i żużla. "Palnik plazmowy" ma charakterystyczny uchwyt i dyszę, a "strumień wody" nie daje płomienia.

Pełne wyjaśnienie:

W pytaniu trzeba rozpoznać technologię cięcia na podstawie obrazu stanowiska pracy i wyglądu narzędzia. Odpowiedź "lancy tlenowej" jest poprawna, gdyż lanca tlenowa jest narzędziem do cięcia termicznego, w którym główną rolę odgrywa strumień tlenu powodujący intensywne spalanie (utlenianie) metalu w strefie cięcia. W praktyce wiąże się to z bardzo wysoką temperaturą, dużą ilością iskier, żużla i wyraźnym efektem "przepalania" materiału.

Dlaczego pozostałe odpowiedzi nie pasują do takiego ujęcia?

  • "Palnik gazowy" kojarzy się z klasycznym cięciem gazowym (tlenowo-paliwowym), gdzie narzędzie ma wyraźny korpus palnika, zawory i dyszę tnącą; na ilustracjach często widać przewody gazowe i typowy kształt palnika. Lanca tlenowa bywa prostsza w formie i pracuje bardziej jak pręt/lanca niż typowy palnik.
  • "Palnik plazmowy" pracuje łukiem elektrycznym i wymaga źródła prądu oraz uchwytu plazmowego z dyszą. Wizualnie proces zwykle daje skoncentrowany łuk/strumień, a wyposażenie stanowiska (przewody prądowe, uchwyt) jest inne niż w metodach stricte tlenowych.
  • "Palnik strumienia wody" (cięcie wodą) wykorzystuje strumień wody pod wysokim ciśnieniem (często z dodatkiem ścierniwa). Taki proces nie generuje płomienia, a stanowisko wygląda inaczej (głowica waterjet, osłony, układ wysokociśnieniowy). Jeśli na rysunku widać płomień i intensywne iskrzenie typowe dla utleniania, wariant wodny nie pasuje.

Wskazówka egzaminacyjna: przy pytaniach "na rysunku" szukaj cech rozpoznawczych (płomień vs łuk, ilość żużla, typ uchwytu/dyszy, osprzęt stanowiska). To często pozwala odróżnić metody termiczne od mechanicznych i hydroabrazyjnych.

Dodatkowe pytania

Dodatkowe pytania (FAQ):
Co to jest lanca tlenowa i do czego służy?
Lanca tlenowa to narzędzie do cięcia termicznego, w którym strumień tlenu intensyfikuje spalanie (utlenianie) metalu w strefie cięcia. Stosuje się ją m.in. do rozdzielania elementów stalowych, złomowania i prac remontowych, gdy liczy się szybkie i skuteczne cięcie.
Jak rozpoznać na rysunku cięcie wykonywane lancą tlenową?
Najczęściej widać prostą "lancę" prowadzoną ręcznie oraz bardzo intensywne iskrzenie i żużel w miejscu cięcia, wynikające z utleniania materiału. W porównaniu z innymi metodami narzędzie bywa mniej "pistoletowe" niż uchwyt plazmy i może przypominać pręt lub rurkę.
Dlaczego lanca tlenowa bywa mylona z palnikiem gazowym?
Obie metody należą do procesów termicznych i mogą dawać płomień oraz podobne efekty w postaci iskier. Na zdjęciu/rysunku łatwo skupić się na samym płomieniu, a pominąć detale narzędzia (kształt uchwytu, dysze, osprzęt), które rozróżniają palnik od lancy.
Co odróżnia palnik plazmowy od lancy tlenowej w praktyce?
Palnik plazmowy wykorzystuje łuk elektryczny i wymaga źródła prądu oraz uchwytu z dyszą, a strumień jest bardzo skoncentrowany. Lanca tlenowa opiera się na utlenianiu metalu w strumieniu tlenu. Różni się osprzęt stanowiska, wygląd narzędzia i typ "śladów" procesu.
Czy cięcie strumieniem wody daje płomień i iskry jak cięcie tlenowe?
Nie. Cięcie strumieniem wody (często z dodatkiem ścierniwa) jest procesem mechanicznym/hydroabrazyjnym, więc nie występuje płomień charakterystyczny dla metod termicznych. Jeśli na rysunku widać wyraźny płomień i żużel, odpowiedź związana z wodą zwykle jest błędna.
Jakie materiały najczęściej tnie się metodami tlenowymi w warsztacie?
W praktyce metody tlenowe są kojarzone głównie z cięciem elementów stalowych, zwłaszcza w pracach montażowo-remontowych i przy złomowaniu. Kluczowe jest dobranie metody do materiału i warunków stanowiska, bo nie każda metoda termiczna jest równie skuteczna dla każdego stopu.
Jakie są typowe zagrożenia BHP przy cięciu lancą tlenową?
Najczęstsze zagrożenia to oparzenia, rozpryski stopionego metalu i żużla, ryzyko pożaru od iskier oraz narażenie na dymy i pyły. Dlatego ważne są: osłona twarzy/oczu, rękawice i odzież trudnopalna, porządek na stanowisku oraz usunięcie materiałów palnych z otoczenia.
Jakie błędy najczęściej popełnia się w testach przy rozpoznawaniu metod cięcia?
Typowy błąd to wybór metody "najbardziej znanej" (np. plazmy) bez analizy cech narzędzia. Częsty jest też skrót myślowy: "jest płomień, więc palnik gazowy". Warto zawsze sprawdzić, czy na rysunku widać cechy uchwytu, dyszy i osprzętu stanowiska.
Kiedy na egzaminie warto podejrzewać, że chodzi o cięcie plazmowe?
Gdy na rysunku widać uchwyt plazmowy z dyszą, przewody typowe dla urządzeń elektrycznych oraz skoncentrowany strumień/łuk w miejscu cięcia. Plazma często jest pokazywana z charakterystycznym "pistoletem" i wyposażeniem źródła prądu, co odróżnia ją od metod tlenowych.
Jak przygotować się do pytań "na rysunku" z narzędzi do cięcia metali?
Najlepiej uczyć się przez porównanie: zestaw zdjęć/rysunków dla cięcia tlenowego, plazmowego i wodnego oraz lista cech rozpoznawczych (płomień vs łuk, ilość żużla, typ uchwytu, osprzęt). Na egzaminie szukaj 2–3 detali, a nie jednego ogólnego wrażenia.
info

Statystycznie 34% uczniów zna prawidłową odpowiedź. bardzo trudne

Eksperci podkreślają: ""Lanca tlenowa" służy do cięcia termicznego przez intensywne utlenianie materiału w strumieniu tlenu; na rysunkach zwykle widać prostą lancę/pręt i silny, jasny płomień z dużą ilością iskier i żużla."

Materiały:

  • Materiały dydaktyczne z technologii wytwarzania/obróbki metali (dział: cięcie termiczne)
  • Instrukcje stanowiskowe i karty charakterystyki procesów cięcia stosowane w pracowniach szkolnych
  • Filmy instruktażowe producentów sprzętu pokazujące różnice między cięciem tlenowym, plazmowym i wodnym
