KWALIFIKACJA MEC8 - STYCZEŃ 2017



PYTANIE NR 11.

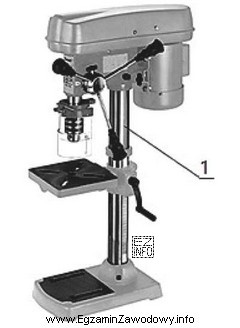

Na przedstawionym rysunku wiertarki cyfrą 1 oznaczono
Ilustracja przedstawia wiertarkę stołową, co jest związane z kwalifikacją zawodową TECHNIK MECHANIK, szczególnie w
A.
B.
C.
D.
Wyjaśnienie poprawnej odpowiedzi:
Odpowiedź "kolumnę." jest właściwa, ponieważ kolumna wiertarki to pionowy element nośny, na którym mocuje się głowicę i/lub mechanizmy przesuwu stołu. "Podstawa" jest częścią dolną opartą o podłoże, a "rama" i "wspornik" odnoszą się do innych elementów konstrukcyjnych niż typowa kolumna wiertarki.

Pełne wyjaśnienie:

W wiertarkach stołowych/kolumnowych kolumna jest charakterystycznym, pionowym elementem konstrukcji. Pełni funkcję nośną i prowadzącą: stabilizuje urządzenie oraz stanowi oparcie dla zespołów, które mogą być po niej pozycjonowane (np. stół roboczy lub jego jarzmo) albo do niej mocowane (w zależności od konstrukcji).

Dlatego, jeśli na rysunku oznaczenie "1" wskazuje pionowy "słup" maszyny, poprawną odpowiedzią jest "kolumnę."

Dlaczego pozostałe propozycje są niepoprawne:

  • "ramę." – rama to pojęcie bardziej ogólne, często stosowane w maszynach o konstrukcji ramowej. W typowej wiertarce kolumnowej kluczowym, nazwanym elementem pionowym jest właśnie kolumna, a nie "rama".
  • "podstawę." – podstawa to element dolny, zwykle najszerszy, zapewniający stateczność i oparcie o podłoże lub stół. Nie jest to część pionowa.
  • "wspornik." – wspornik to element podpierający lub wysięgnikowy, zwykle stanowiący część mocowania stołu, osłon lub innych podzespołów. Nie jest podstawowym pionowym elementem konstrukcyjnym całej wiertarki.

Wskazówka egzaminacyjna: przy pytaniach "na rysunku oznaczono" najpierw oceń położenie elementu (pion/dół/wysięg), a dopiero potem dopasuj nazwę. W wiertarce kolumnowej pionowy element nośny to najczęściej właśnie kolumna.

Dodatkowe pytania

Dodatkowe pytania (FAQ):
Co to jest kolumna wiertarki i do czego służy?
Kolumna wiertarki to pionowy element nośny konstrukcji. Zapewnia sztywność i stabilność oraz stanowi miejsce mocowania lub prowadzenia podzespołów, np. stołu roboczego (w zależności od typu wiertarki). Na rysunkach zwykle jest to "pionowy słup" maszyny.
Jak odróżnić kolumnę od podstawy na rysunku wiertarki?
Podstawa jest elementem dolnym, szerokim, opartym o podłoże lub stół. Kolumna jest elementem pionowym, "wyrastającym" z podstawy. Najprościej: podstawa = dół, kolumna = pion, a oznaczenie na rysunku wskazuje, który element jest opisany.
Dlaczego odpowiedź "rama" często jest mylona z "kolumną"?
"Rama" to termin ogólny i bywa używany w wielu maszynach jako określenie konstrukcji nośnej. W wiertarkach kolumnowych element pionowy ma własną, precyzyjną nazwę: kolumna. Uczeń może wybierać "ramę", bo kojarzy ją z częścią nośną, ale to zwykle zbyt ogólne.
Co w wiertarce nazywa się wspornikiem?
Wspornik to część, która coś podtrzymuje lub jest elementem wysięgnikowym, np. węzeł podparcia stołu, mocowanie osłony albo element łączący. Na rysunku wspornik zwykle nie jest głównym pionowym "słupem" maszyny, tylko dodatkową częścią konstrukcji.
Jakie elementy konstrukcyjne wiertarki warto znać na egzamin?
Najczęściej wymagane są: podstawa, kolumna, stół roboczy, głowica, wrzeciono, uchwyt wiertarski oraz dźwignie/napęd posuwu. W pytaniach z rysunkiem liczy się rozpoznanie po kształcie i położeniu, więc ucz się nazewnictwa razem z funkcją.
Czy kolumna wiertarki zawsze jest pionowa?
W typowych wiertarkach stołowych i kolumnowych kolumna jest elementem pionowym. Istnieją jednak inne konstrukcje (np. wiertarki specjalne), gdzie układ może być inny. W zadaniach egzaminacyjnych najczęściej chodzi o standardowy układ: podstawa na dole, kolumna pionowo, a zespoły robocze na kolumnie.
Jak ćwiczyć rozpoznawanie części wiertarki na rysunkach?
Najlepiej pracować z kilkoma rysunkami/zdjęciami tego samego typu wiertarki i podpisywać elementy: najpierw duże (podstawa, kolumna, stół), potem mniejsze (wrzeciono, uchwyt). Porównuj też różne ujęcia, bo perspektywa na rysunku często utrudnia ocenę.
Kiedy na rysunku można pomylić podstawę ze wspornikiem?
Gdy rysunek jest uproszczony lub pokazuje tylko fragment maszyny, a elementy są podobnie "blokowe". Wtedy łatwo uznać dolną część mocowania stołu za podstawę. Pomaga sprawdzenie: podstawa styka się z podłożem i jest "najniżej", wspornik zwykle jest elementem pośrednim.
Jakie błędy najczęściej popełnia się w pytaniach "oznaczono cyfrą"?
Najczęstsze błędy to: patrzenie na samą nazwę bez analizy, gdzie wskazuje znacznik, ignorowanie proporcji (pion vs dół), oraz wybór po "ogólnym skojarzeniu". Dobra metoda to szybkie określenie funkcji: stabilizacja (podstawa), pionowe podparcie (kolumna), podparcie dodatkowe (wspornik).
Czy znajomość nazw części wiertarki przydaje się w praktyce warsztatowej?
Tak, bo ułatwia komunikację i bezpieczną pracę. Gdy instrukcja lub nauczyciel mówi o dokręceniu elementu na kolumnie albo ustawieniu stołu, musisz wiedzieć, co jest czym. To ogranicza pomyłki montażowe i skraca czas diagnozy podczas prostych czynności obsługowych.
