KWALIFIKACJA MEC8 - WRZESIEŃ 2014



PYTANIE NR 34.

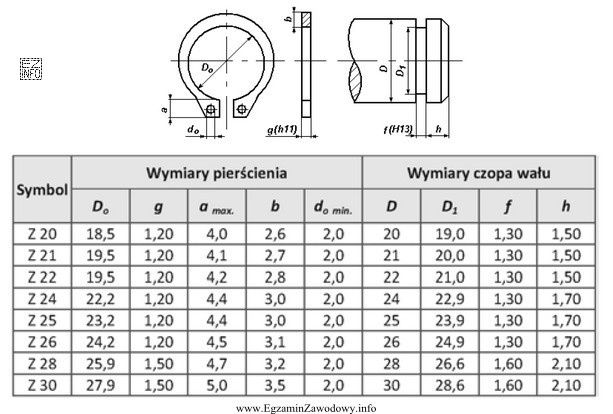

Zgodnie z przedstawioną tabelą do osadzenia na czopie wału o średnicy osadzenia 21 mm i szerokości rowka 1,5 mm, należy zastosować pierścień osadczy oznaczony symbolem
Zgodnie z przedstawioną tabelą do osadzenia na czopie wału
A.
B.
C.
D.
Wyjaśnienie poprawnej odpowiedzi:
Wybór odpowiedniego pierścienia osadczego opiera się na dopasowaniu średnicy zewnętrznej pierścienia (Do) do średnicy osadzenia czopa wału (D) oraz szerokości rowka (h) do szerokości pierścienia (g). Pierścień Z22 ma wymiary pasujące do podanych wymiarów czopa wału, dlatego jest to poprawna odpowiedź.
